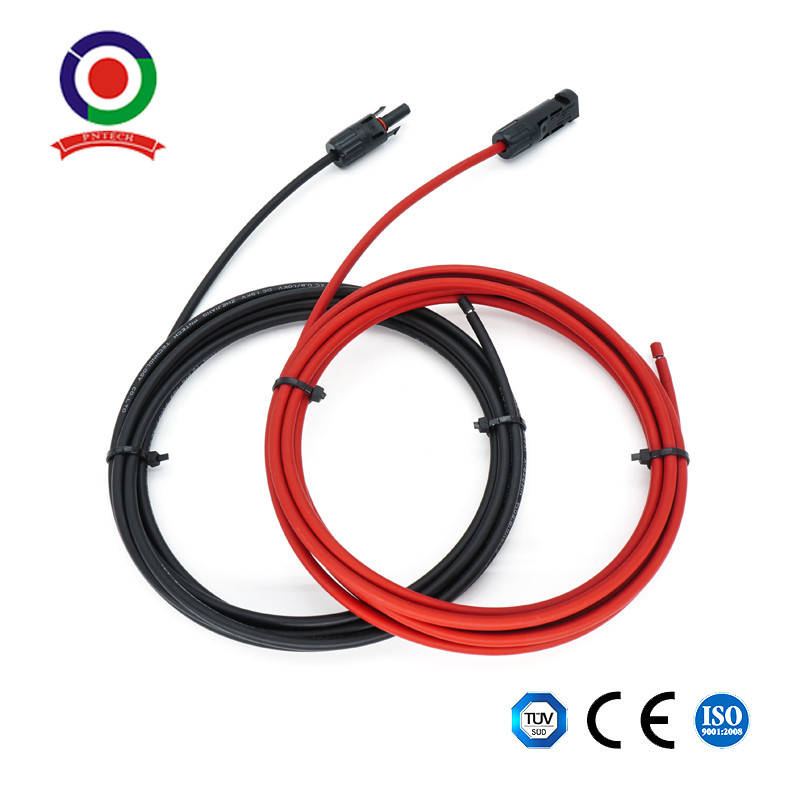

TUV 12 AWG Konnektörlü Kalaylı Bakır Solar Kurşun Kablo Teli PV

Menşe yeri Çin
Marka adı Pntech
Sertifika TUV/CE/ISO9001
Model numarası DC-00
Min sipariş miktarı 1 takım
Fiyat Negotiation
Ambalaj bilgileri 100 takım/polybag 500 takım/karton 39x39x22cm
Teslim süresi 3-10 gün
Ödeme koşulları L/C, T/T
Yetenek temini günde 5000 çift

Ücretsiz numune ve kuponlar için bana ulaşın.

Naber:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.

x
Ürün ayrıntıları
Ürün adı Güneş kurşun Kablo Test gerilimi 6KV
Koruma derecesi IP67 Anma akımı 30A
Kontak direnci ≤5mΩ Renk Siyah
Vurgulamak

Kalaylı Bakır Solar Kurşun Tel Kablo

,

TUV 12 AWG Kurşun Tel Kablo

,

Konnektörler PV Uzatma Kabloları

Mesaj bırakın
Ürün Açıklaması

TÜV onaylı 12 AWG Kalaylı Bakır Güneş Enerjili Kurşun Kablo Teli, Konnektörlü PV



Tipik olarak satılan üç boyutun (10/12/18 AWG) en büyük çapına sahip 12 AWG tel, güneş paneli sisteminizdeki güç kaybını en aza indirebilir.
Bir ucunda güneş paneli için yalnızca bir güneş konektörü bulunan ve diğer ucunda kırmızı (dişi) ve siyah (erkek) olan solar şarj kontrolörü için çıplak güneş paneli kabloları.

Kablolama hava koşullarına dayanıklıdır ve aşırı sıcağa ve soğuğa dayanacak şekilde tasarlanmıştır.Farklı marka güneş paneli konektörleri farklı polaritelere sahip olabilir.

Ürünlerimiz-m c 4 kablo, kırmızı tel (erkek konektör) = pozitif elektrot, siyah tel (dişi konektör) = negatif polarite.Son bağlantıdan önce kutupların doğru olduğundan emin olun, aksi takdirde kutuplar ters dönebilir.

Genel özellikler: Elektron ışını çapraz bağlı yalıtım ve kaplamadan yapılmış kablo;sıcağa, soğuğa, yağa, aşınmaya, ozon, UV ve hava koşullarına karşı yüksek direnç;
yangın durumunda geliştirilmiş tepki ile.düşük duman, halojensiz, alevsiz, alev geciktirici;esnek, soyulması kolay, çok düşük alan gereksinimi, son derece, son derece mekanik olarak sağlam, çok uzun kullanım ömrü.



Tip Geçmek İplik Orkestra şefi Orkestra şefi Dış Oy Oy Ağırlık
bölüm tasarım çap direnç çap Gerilim akım
mm² No.x ø (mm) mm Ω /km mm VAC/DC A Kg/km
PV-1*1.5 mm² 1.5 30x ø 0.25 1.6 13,5 4.8 1000/1800 30 35
PV-1*2,5 mm² 2.5 50x ø 0.25 2.0 8.21 5.3 1000/1800 41 50
PV-1*4.0 mm² 4.0 56x ø 0.3 2.6 5.09 6.1 1000/1800 55 70
PV-1*6.0 mm² 6.0 84x ø 0.3 3.3 3.39 7.1 1000/1800 70 95



1. Konektör, inne-düğme tipi ile kamış dokunuşunu benimser.
2. Otomatik kilitleme, bağlantıyı daha kolay ve güvenilir hale getirir.

3. Popüler figür, saha kurulumunun çoğuna uygundur.

4. Hızlı bir şekilde konektöre.

5. Su geçirmez ve tozu önler.

6. Uzun ömür.



Oran gerilimi: 1000v
Anma akımı: 22A(2.5mm2) , 30A(4mm2,6mm2)
Test gerilimi: 6KV(50Hz)
Koruma derecesi: IP67/IP2X
Yalıtım malzemesi: PC/PA/PPO/TPE
İletişim malzemesi: Gümüş kaplama bakır
Çalışma sıcaklığı: -40°C~+90°C
Güvenli sınıf: 2
Alev sınıfı: UL94-V0
Fiş konektörlerinin temas direnci: ≤5mΩ
Ekleme kuvveti: ≤50N
Geri çekme kuvveti: ≥50N
Uygun kablo: 2.5mm2/4mm2/6mm2(AWG14/12/10)
Kilit sistemi: Yerleştir
Ürün No. DC-DC
anma gerilimi TÜV 1000V DC
Anma akımı 30A
Uygun kablo kesitleri 2.5mm2 ~ 10.0mm2 / 14AWG ~ 8AWG
Terminal boyutu Φ4.0mm
Test gerilimi DC 8KV 1dk
Kirlilik derecesi 2
Koruma sınıfı Sınıf II
Terminal Malzemesi kalaylı bakır
Kontak direnci ≤ 5mΩ
Yalıtım Malzemeleri PPO
IP derecelendirme IP67(IEC 60529)
çekme kuvveti ≥ 50N
Ekleme Kuvveti ≤ 50N
Test sıcaklığı -40ºC~ +85ºC
Alev Sınıfı UL94V - 0


Montaj Talimatları



Kendi kendine montaj sırasında, belirtilenlerin dışında parça ve aletler kullanılır veya burada açıklanan hazırlama ve montaj talimatlarına uyulmaması durumunda ne güvenlik ne de teknik verilere uygunluk garanti edilemez.

Elektrik çarpmasına karşı koruma için, PV Konnektörleri monte edilirken veya sökülürken güç kaynağından izole edilmelidir.

Nihai ürün elektrik çarpmasına karşı koruma sağlamalıdır

Yük altında çıkarma: PV fiş bağlantıları yük altındayken çıkarılmamalıdır. DC/AC dönüştürücü kapatılarak veya AC devre kesici kesilerek yüksüz duruma getirilebilirler. Gerilim altındayken takıp çıkarmaya izin verilir.

Bağlantısı kesilen konektörler, sızdırmaz kapaklarla kir ve sudan korunmalıdır.

Fişli parçalar su geçirmez IP67'dir


Avantaj:



• Basit, hızlı, güvenli ve etkili dosyalanmış montaj
• Bağımsız, yenilikçi tasarım geliştirin, bağımsız fikri mülkiyet haklarına sahip olun, doğrudan bağlayıcıya uyarlanabilir
• Yüksek mekanik dayanıklılık
• Yüksek akım ve gerilim taşıma:30A,1000VDC
• Düşük geçiş direnci
• Yenilikçi sızdırmaz, su geçirmez, toza dayanıklı tasarım: IP68
• Mükemmel plastik malzeme, UL 94-V0, geniş sıcaklık aralığı: -40°c ila 90°c, uzun süreli dış mekan uygulamaları için hava koşullarına ve UV ışınlarına dayanıklı
• TÜV tarafından onaylanmıştır


Resmi
Güneş Paneli Uzatma Kablosu Teli

TUV 12 AWG Konnektörlü Kalaylı Bakır Solar Kurşun Kablo Teli PV 0

SSS:


1. Teklifi ne zaman alabilirim?
Soruşturma alındıktan sonraki 24 saat içinde, fiyatı almak için çok acil iseniz, kablo hakkında tam özellikleri vermek için lütfen bizi arayın.fiyat yakında hesaplanacaktır.
2. Teslimat ne kadar sürer?
Genellikle miktarına göre, ödeme yapıldıktan sonra 3-4 iş günü içinde.
3. Ödeme koşullarınız nedir?
T/T (banka havalesi), L/C kabul ediyoruz
4. Özelleştirilmiş siparişi kabul ediyor musunuz?
Evet yaparız.
5. OEM ve ODM sunuyor musunuz?
Evet.OEM ve ODM mevcuttur.
