4mm2 Kalay Bakır Dc Solar Kablo Fotovoltaik Esnek Elektrik
4mm2 Kalaylı Bakır Fotovoltaik Güneş DC Elektrik Teli Esnek Elektrik Kablosu
Geniş sıcaklık aralığı: -40°F ila 248°F (-40°C ila 120°C), nominal gerilim 600V'tur, asit, alkali, yağ ve güçlü oksidasyona karşı dayanıklıdır. Kimyasal, alev, yaşlanma, hava koşullarına dayanıklı ve elektriksel olarak yalıtkandır.
1. Değerlendirme: Gerilim: 600/1000V Sıcaklık: -40°C-- 90°C
2. Açıklama:
(1) İletken: Kalaylı tavlanmış bakır
(2) Yalıtım: 90°C XLPE, siyah
(3) Kılıf: 90°C XLPE, siyah veya kırmızı
4. Uygulama: Özellikle yüksek mekanik gereksinimleri ve aşırı hava koşulları olan binaların ve ekipmanların içindeki ve dışındaki fotovoltaik sistem bileşenlerini bağlamak için tasarlanmıştır. Kalıcı kurulumlar için.
5. Genel özellikler: Elektron ışınlı çapraz bağlı yalıtım ve kaplamadan yapılmış kablo; ısıya, soğuğa, yağa, aşınmaya, ozona, UV'ye ve hava koşullarına karşı yüksek direnç; yangın durumunda iyileştirilmiş reaksiyon. Düşük duman, halojensiz, alevsiz, alev geciktirici; esnek, soyulması kolay, çok düşük alan gereksinimi, son derece, son derece mekanik olarak sağlam, çok uzun ömürlü.
| Tip |
Kesit |
İplik Tasarımı |
İletken Çapı |
İletken Direnci |
Dış Çap |
Nominal Gerilim |
Nominal Akım |
| H1Z2Z2-K 1x2.5mm2 |
2.5mm2 |
36x φ0.285mm |
2.0mm |
8.21 Ω/km |
5.04mm |
1500VDC |
50A |
| H1Z2Z2-K 1x4mm2 |
4mm2 |
56x φ0.285mm |
2.6mm |
5.09 Ω/km |
5.5mm |
1500VDC |
70A |
| H1Z2Z2-K 1x6mm2 |
6mm2 |
84x φ0.285mm |
3.3mm |
3.52 Ω/km |
6.1mm |
1500VDC |
95A |
| H1Z2Z2-K 1x10mm2 |
10mm2 |
80x φ0.4mm |
4.4mm |
1.95 Ω/km |
7.2mm |
1500VDC |
98A |
| H1Z2Z2-K 1x16mm2 |
16mm2 |
120x φ0.4mm |
5.2mm |
1.24 Ω/km |
8.2mm |
1500VDC |
132A
|
Uygulama:
Güç üretimi ve kablolama, bağlantı ile ilgili bileşenler için güneş panellerine uygulanır, özellikle dış mekan için uygundur. Güneş ışığına dayanıklılık, yaşlanma karşıtı, düşük duman halojensiz alev geciktirici malzemeler kullanmak, daha yüksek sınıf, daha güvenli.
| Adı |
PV Kablosu |
| Ürün açıklaması |
İç ve dış mekan güneş enerjisi kurulumlarında, elektrik tesisatında, iç ve dış mekanlarda, patlamaya eğilimli alanlarda, fabrikalarda, endüstriyel ve tarımsal endüstrilerde yaygın olarak kullanılır. |
| Ürün özellikleri |
Halojensiz düşük duman, iyi soğuk, ultraviyole, ozona dayanıklı ve hava koşullarına dayanıklı. |
| Alev geciktirici, kesme direnci ve penetrasyon direnci. |
| Kablo koruma seviyesi Ⅱ seviyesi. |
| Yalıtım malzemesi olarak 150 ℃ fotovoltaik kablo radyasyonu ile, halojensiz alev geciktirici halojensizdir, toksik olmayan modifiye edilmiş polietilen ince hengjing reçinesi ana hammadde olarak kullanılır, halojensiz, toksik olmayan, alev geciktirici, ısı dengeleyici, duman giderici madde, koruyucu madde, gübre gibi, halojen, ağır metaller, fosfor içermez. |
| ROHS'ye uygundur ve daldırıldıktan sonra yalıtım direnci küçüktür. |
| Elektriksel |
1. Doğru akım direnci: 20 ℃'deki bitmiş kablonun iletken tel çekirdek doğru akım direnci 5.09 Ω/km'den fazla değildir |
| 2. Yalıtım direnci: 20 ℃'deki bitmiş kablonun yalıtım direnci 1014 Ω. Cm'den az olmamalıdır, 90 ℃'deki bitmiş kablo yalıtım direnci 1011 Ω. Cm'den az değildir |
| 3. Kılıf yüzey direnci: Bitmiş kablo kılıf yüzeyinin direnci 109 Ω'dan az olmamalıdır. |
| Kablo yapısı |
İletken: kalaylı bakır tel 2.5, 4,6,10,16 mm2 PV1 - F |
| 25,16 ve 10, 6,4,2.5 mm2 PV teli |
| Yalıtım: > 0.5mm kalınlığında düşük duman ve halojen malzemesi ile ve müşterinin belirtilen sınırını karşılar. |
| Kılıf: düşük duman ve halojensiz malzeme kalınlığı > 0.5mm. |
| Ayrıntılı parametreler |
Ortam sıcaklığı: - 40 ℃ ~ + 90 ℃ |
| İletkenin en yüksek sıcaklığı: 120 ℃ (kısa devre sıcaklığında 5 saniye içinde 200 ℃'ye izin verilir) |
| Sınırlı gerilim: AC0.6/1kv dc1.8kv. |
(Ayrıca 2.5mm2, 6mm2, 10mm2 ve 16mm2'lik tek çekirdekli ve çift çekirdekli kablolar üretiyoruz,
gerekirse lütfen doğrudan bana danışın)

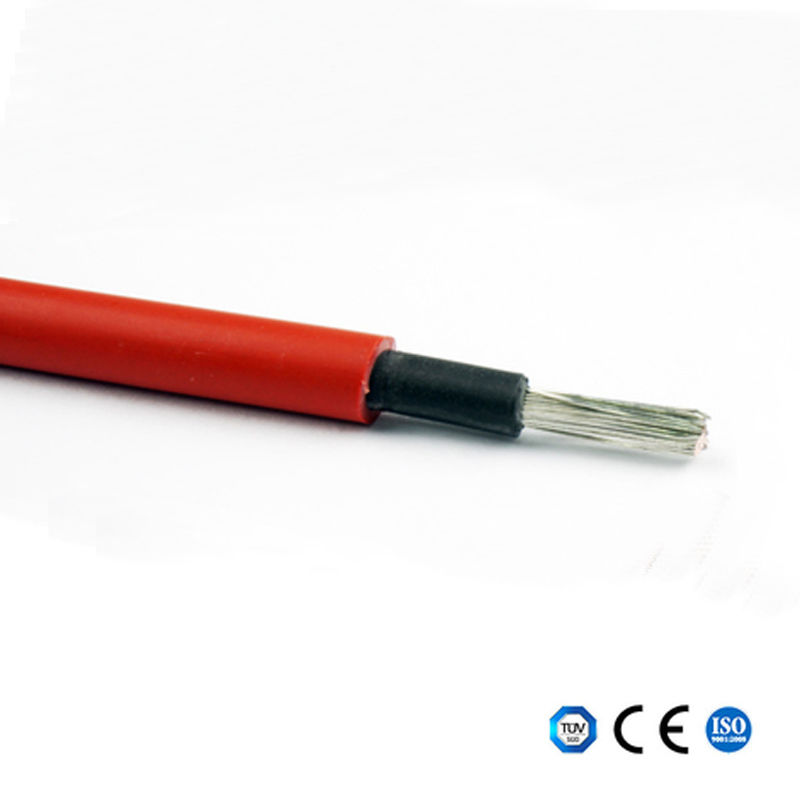

4mm2 DC kablosunun resmi
