Mc4 Erkek - Dişi Konnektörlü 1000v Güneş Paneli Uzatma Kablosu
Ücretsiz numune ve kuponlar için bana ulaşın.
Naber:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.
xÜrün adı | güneş uzatma kablosu 10AWG | Kablo | 10AWG |
---|---|---|---|
Nominal Gerilim | 1000VDC | Koruma derecesi | IP67 |
Anma akımı | 30A | Kontak direnci | ≤5mΩ |
Vurgulamak | 1000v mc4 uzatma kablosu,1000v güneş paneli uzatma kablosu,mc4 erkek ila dişi konnektörlü güneş paneli uzatma kablosu |
DC Su Geçirmez Konnektör Erkek Kadın ile 1000V Özelleştirilmiş Güneş Uzatma Kablosu
Açıklama
Güneş uzatma kabloları kafanız karışırsa kendinizi kötü hissetmeyin.Daha önce güneş modülleri ile hiç çalışmadıysanız, biraz korkutucu olabilirler.Her şeyden önce pahalıdırlar.Hiç kimse pahalı bir kablo satın almak istemez ve daha sonra uzunluğunun kesildikten sonra çok kısa olduğunu öğrenir.Kesilmiş kablolar iade edilemez, bu nedenle uygun uzunluğu nasıl seçeceğinizi ve panellerinizi birbirine bağlamak için bunları nasıl kullanacağınızı tam olarak anladığınızdan emin olmak istiyoruz.
NOT: Çok sayıda birbirine kenetlenen PV konektörü vardır.Bu makale güneş konektörlerini ele almaktadır, ancak aynı ilkeler MC4, Amphenol H4, Tyco ve SMK gibi diğer konektörler için de geçerlidir.
Solar konektör (erkek konektör ve dişi konektör) ve solar uzatma kablosu (8ft, 15ft, 30ft, 50ft, 100ft) nedir?Bu soruyu soruyorsanız, muhtemelen çoğu modern yüksek güçlü güneş modülünün uçlarında güneş konektörleri bulunan kablo uçları ile üretildiğini fark etmişsinizdir.Yıllar önce, güneş modülleri, montajcının pozitif ve negatif terminal direklerine kabloları manuel olarak takmasını gerektiren arka tarafta bir bağlantı kutusu ile inşa edildi.Bu yöntem hala kullanılıyor, ancak yavaş yavaş geçmişte kalıyor.Modern güneş modülleri, güneş panelinizi kablolamayı çok daha basit ve daha hızlı hale getirdikleri için güneş konektörlerini kullanma eğilimindedir.Konektörler, birbirine geçecek şekilde tasarlanmış hem erkek hem de dişi tipte gelir.Ulusal Elektrik Kodunun gerekliliklerini karşılarlar, TUV sertifikalıdırlar ve elektrik müfettişlerinin tercih ettiği bağlantı yöntemidir.Güneş konektörlerinin kilitleme mekanizması nedeniyle, fişten çekilmeyeceklerdir ve dış ortamlar için çok uygundurlar.Konektörler ayrılabilir ancak özel bir konektör kilit açma aracı gerektirir.
Her iki uçta sert plastik konektörler
Dişi ve erkek konektörler
Siyah tel güneş ışığına dayanıklı kablo
Yerleşik kabloları uzatır ve kilitler
TUV testli kablo
UV ışınlarına dayanıklı ve su geçirmez
Kablo açıklaması:
1. Uygulama için sıcaklık aralığı -40 ° C ila 90 ° C, iletkende maks. Sıcaklık 120 ° C
2. Elektron ışını çapraz bağlı malzeme yüksek sıcaklıklarda erimez veya akmaz
3. İzin verilen kısa devre sıcaklığı 5 saniyelik bir süre için 200 ° C'dir.
4. UV, ozon ve hidrolize karşı yüksek direnç
5. Esnek, sıyrılması kolay
6. Çift duvar yalıtımı. Çapraz bağlantılı elektronik kiriş
7. UV, yağ, gres, oksijen ve ozona karşı mükemmel direnç
8. Aşınmaya karşı mükemmel direnç
9. Halojensiz, alev geciktirici, düşük toksisite
10. Mükemmel esneklik ve sıyırma performansı
11. Yüksek akım taşıma kapasitesi
Bağlayıcı
Hız voltajı: | 1000v |
Anma akımı: | 22A (2,5 mm2), 30A (4 mm2,6 mm2) |
Test voltajı: | 6KV (50Hz) |
Dereceyi koruyun: | IP67 / IP2X |
İzolasyon malzemesi: | PC / PA / PPO / TPE |
İletişim malzemesi: | Gümüş kaplı bakır |
Çalışma sıcaklığı: | -40 ° C ~ + 90 ° C |
Güvenli sınıf: | 2 |
Alev sınıfı: | UL94-V0 |
Fişli konnektörlerin temas direnci: | ≤5mΩ |
Ekleme kuvveti: | ≤50N |
Çekme kuvveti: | ≥50N |
Uygun kablo: | 2,5 mm2 / 4 mm2 / 6 mm2 (AWG14 / 12/10) |
Kilit sistemi: | Yerleştirin |
Ürün No. | DC-DC |
Anma gerilimi | TUV 1000V DC |
Anma akımı | 30A |
Uygun kablo kesitleri | 2,5 mm2 ~ 10,0 mm2 / 14 AWG ~ 8AWG |
Terminal boyutu | Φ4.0mm |
Test gerilimi | DC 8KV 1 dakika |
Kirlilik derecesi | 2 |
Koruma sınıfı | Sınıf II |
Terminal Malzemesi | Kalaylı bakır |
Kontak direnci | ≤ 5mΩ |
İzolasyon Malzemeleri | TBÖ |
IP derecelendirme | IP67 (IEC 60529) |
Çekme kuvveti | ≥ 50N |
Ekleme Kuvveti | ≤ 50N |
Test sıcaklığı | -40ºC ~ + 85ºC |
Alev Sınıfı | UL94V - 0 |
Montaj Talimatları
Kendi kendine montaj sırasında, belirtilenlerin dışındaki parçalar ve aletler kullanılır veya burada açıklanan hazırlama ve montaj talimatları dikkate alınmazsa, ne güvenlik ne de teknik verilere uygunluk garanti edilemez.
Elektrik çarpmasına karşı koruma için PV Konektörleri, montaj veya demontaj sırasında güç kaynağından izole edilmelidir.
Son ürün elektrik çarpmasına karşı koruma sağlamalıdır
Yük altında sökme: PV fiş bağlantıları yük altındayken çıkarılmamalıdır. DC / AC dönüştürücüyü kapatarak veya AC devre kesiciyi keserek yüksüz duruma getirilebilirler. Gerilim altındayken takıp çıkarmaya izin verilir.
Bağlantısı kesilen konektörler sızdırmazlık kapaklarıyla kir ve sudan korunmalıdır.
Tıkalı parçalar su geçirmez IP67'dir
Avantaj:
• Basit, hızlı, güvenli ve etkili eğimli montaj
• Bağımsız, yenilikçi tasarım geliştirin, bağımsız fikri mülkiyet haklarına sahip, doğrudan bağlantıya uyarlanabilir
• Yüksek mekanik dayanıklılık
• Yüksek akım ve gerilim taşıma: 30A, 1000VDC
• Düşük geçiş direnci
• Yenilikçi sızdırmaz, su geçirmez, toza dayanıklı tasarım: IP68
• Mükemmel plastik malzeme, UL 94-V0, geniş sıcaklık aralığı: -40 ° c ila 90 ° c, uzun süreli dış mekan uygulamaları için hava koşullarına ve UV ışınlarına dayanıklı
• TUV tarafından onaylandı
SSS:
1. Teklifi ne zaman alabilirim?
Sorguyu aldıktan sonraki 24 saat içinde, fiyatı almak için çok acil iseniz, kablo ile ilgili tüm özellikleri vermek için lütfen bizi arayınız.fiyat yakında hesaplanacak.
2. Teslimat ne kadar sürer?
Genellikle miktarına göre ödeme yapıldıktan sonra 3-4 iş günü içinde.
3. Ödeme koşullarınız nedir?
T / T (banka havalesi), L / C kabul ediyoruz
4. özelleştirilmiş sipariş kabul ediyor musunuz?
Evet yaparız.
5. OEM ve ODM sunuyor musunuz?
Evet.OEM ve ODM mevcuttur.

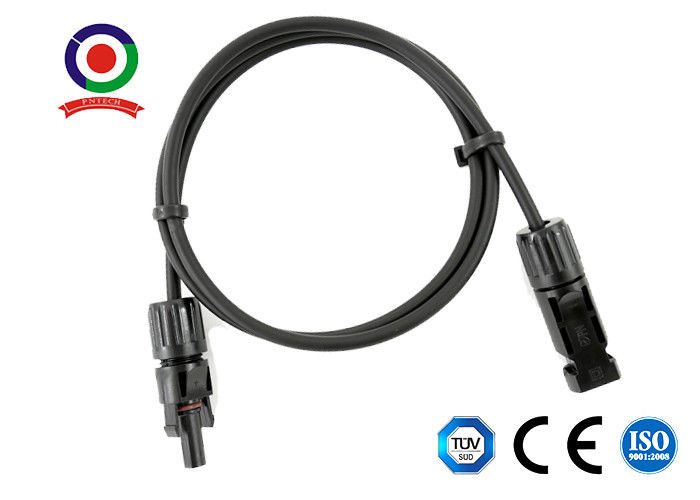

10AWG uzatma güneş kablosunun resmi
