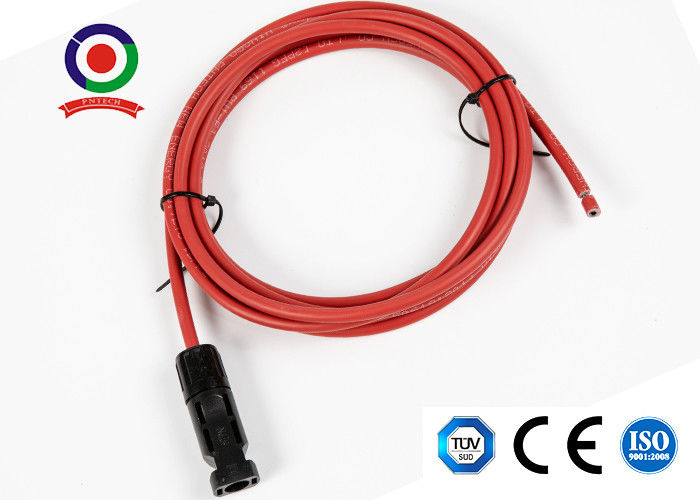

UV Direnci 6mm2 10AWG Güneş Paneli Uzatma Kablosu
Ücretsiz numune ve kuponlar için bana ulaşın.
Naber:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.
xÜrün ayrıntıları
| Ürün adı | Uzatma kablosu | renk | Siyah veya kırmızı |
|---|---|---|---|
| Nominal Gerilim | 1000VDC | Koruma derecesi | IP67 |
| Anma akımı | 30A | Kontak direnci | ≤5mΩ |
| Vurgulamak | 10AWG Güneş Paneli Uzatma Kablosu,6mm2 Güneş Paneli Uzatma Kablosu |
||
Ürün Açıklaması
Güneş Paneli için TUV Konnektörlü 6mm2 (10 AWG) Uzatma Kablosu
Güneş kablosu Açıklama
Kablo açıklaması:
| tip | Enine kesit | Strand Tasarım | İletken Çapı | İletken Direnci | Dış çap | Nominal Gerilim | Anma akımı |
| H1Z2Z2-K 1x2.5mm2 | 2.5mm2 | 36x φ0.285mm | 2.0mm | 8,21 Ω / km | 5.4mm | 1500VDC | 50A |
| H1Z2Z2-K 1x4mm2 | 4mm2 | 56x φ0.285mm | 2.6 mm | 5,09 Ω / km | 5.9mm | 1500VDC | 70A |
| H1Z2Z2-K 1x6mm2 | 6mm2 | 78x φ0.285mm | 3.3mm'dir | 3,52 Ω / km | 6.7mm | 1500VDC | 95A |
| H1Z2Z2-K 1x10mm2 | 10mm2 | 80x φ0.4mm | 4.4mm | 1,95 Ω / km | 7.4mm | 1500VDC | 98A |
| H1Z2Z2-K 1x16mm2 | 16mm2 | 120x φ0.4mm | 5.2mm | 1,24 Ω / km | 9.2mm | 1500VDC | 132A |
1. Uygulama sıcaklığı aralığı -40 ° C ila 90 ° C, iletkende maks. Sıcaklık 120 ° C
2. Elektron demeti çapraz bağlı malzeme yüksek sıcaklıklarda erimez veya akmaz
3. İzin verilen kısa devre sıcaklığı 5s'lik bir süreyi gösterir, 200 ° C'dir.
4. UV, ozon ve hidrolize karşı yüksek direnç
5. esnek, kolay şerit
6. çift duvar yalıtımı. Elektronik kiriş çapraz- bağlantılı
7. UV, yağ, gres, oksijen ve ozon mükemmel direnç
8. mükemmel aşınma direnci
9. Halojensiz, alev geciktirici, düşük toksisite
10. Mükemmel esneklik ve sıyırma performansı
11. Yüksek akım taşıma kapasitesi
Bağlayıcı
| Hız gerilimi: | 1000v |
| Anma akımı: | 22A (2,5mm2), 30A (4mm2,6mm2) |
| Test voltajı: | 6KV (50 Hz) |
| Dereceyi koruyun: | IP67 / IP2X |
| Yalıtım malzemesi: | PC / PA / PPO / TPE |
| Temas malzemesi: | Gümüş kaplama bakır |
| Çalışma sıcaklığı: | -40 ° C ila + 90 ° C |
| Güvenli sınıf: | 2 |
| Alev sınıfı: | UL94-V0 |
| Fiş konnektörlerinin temas direnci: | ≤5mΩ |
| Yerleştirme kuvveti: | ≤50N |
| Çekme kuvveti: | ≥50N |
| Uygun kablo: | 2.5mm2 / 4mm2 / 6mm2 (AWG14 / 12/10) |
| Kilit sistemi: | Yerleştir |
| Ürün No. | DC-DC |
| Anma gerilimi | TÜV 1000V DC |
| Anma akımı | 30A |
| Uygun kablo kesitleri | 2.5mm2 ~ 10.0mm2 / 14AWG ~ 8AWG |
| Terminal boyutu | Φ4.0mm |
| Test voltajı | DC 8KV 1 dakika |
| Kirlilik derecesi | 2 |
| Koruma sınıfı | Sınıf II |
| Terminal Malzemesi | Kalaylı bakır |
| Kontak direnci | ≤ 5mΩ |
| İzolasyon Malzemeleri | PPC |
| IP derecelendirme | IP67 (IEC 60529) |
| Çekme kuvveti | N 50N |
| Ekleme Gücü | N 50N |
| Test sıcaklığı | -40ºC ~ + 85ºC |
| Alev Sınıfı | UL94V - 0 |
Montaj Talimatları
Kendi kendine montaj sırasında, belirtilen diğer parçalar ve aletler kullanılır veya burada açıklanan hazırlık ve montaj talimatları dikkate alınmazsa, ne güvenlik ne de teknik verilerle uyumluluk garanti edilemez.
Elektrik çarpmasına karşı koruma için PV Konektörleri monte edilirken veya sökülürken güç kaynağından izole edilmelidir.
Son ürün elektrik çarpmasına karşı koruma sağlamalıdır
Yük altında fişi çekme: Yük altındayken PV fişi bağlantıları sökülmemelidir. DC / AC dönüştürücüyü kapatarak veya AC devre kesicisini kırarak yüksüz duruma getirilebilirler.
Sökülen konektörler sızdırmazlık kapakları ile kir ve sudan korunmalıdır.
Tıkanmış parçalar su geçirmez IP67
Avantajı:
• Basit, hızlı, güvenli ve etkili eğe montajı
• Bağımsız olarak geliştirin, yenilikçi tasarım yapın, doğrudan fikri mülkiyet haklarına sahip, bağımsız fikri mülkiyet haklarına sahip olun
• Yüksek mekanik dayanım
• yüksek akım ve gerilim taşıma: 30A, 1000VDC
• Düşük geçiş direnci
• Yenilikçi sızdırmaz, su geçirmez, toz geçirmez tasarım: IP68
• Mükemmel plastik malzeme, UL 94-V0, geniş sıcaklık aralığı: -40 ° C ila 90 ° C, uzun süre dış mekan uygulamaları için hava koşullarına ve UV ışınlarına dayanıklı
• TÜV tarafından onaylandı
SSS:
1. zaman alabilirim tırnak?
Soruşturmayı aldıktan sonra 24 saat içinde, fiyatı almak için çok acil iseniz, kablo hakkında tam özellikler vermek için lütfen bizi arayın.fiyat yakında hesaplanacaktır.
2. teslimat hakkında ne kadar?
Genellikle ödeme sonra 3-4 iş günü içinde, özellikle miktarına göre.
3. ne ödeme koşulları?
Kabul t / t (banka havalesi), l / c
4. özelleştirilmiş sipariş kabul ediyorsunuz?
Evet yaparız.
5. OEM ve ODM sunuyor musunuz?
Evet.OEM ve ODM mevcuttur.
Uzatma kablosunun resmi
