Ürün Detayları
Menşe yeri: Çin
Marka adı: Pntech
Sertifika: TUV/CE/ISO9001
Model numarası: DC-00
Ödeme ve Gönderim Koşulları
Min sipariş miktarı: 1set
Fiyat: Negotiation
Ambalaj bilgileri: 100sets / polybag 500sets / karton 39x39x22cm
Teslim süresi: 3-10days
Ödeme koşulları: L / C, T / T
Yetenek temini: Günde 5000pairs
Ürün adı: |
Güneş Uzatma Kablosu |
Test Gerilimi: |
6kV |
Koruma derecesi: |
IP67 |
Anma akımı:: |
30A |
Kontak direnci: |
≤5mΩ |
renk: |
Siyah |
Ürün adı: |
Güneş Uzatma Kablosu |
Test Gerilimi: |
6kV |
Koruma derecesi: |
IP67 |
Anma akımı:: |
30A |
Kontak direnci: |
≤5mΩ |
renk: |
Siyah |
IP67 Düşük Toksisiteli güneş enerjisi uzatma kablosu, Gümüş Kaplama Bakır Solar DC Kablosu
Genel özellikler: Elektron ışını çapraz bağlı yalıtım ve kaplamadan yapılmış kablo;sıcağa, soğuğa, yağa, aşınmaya, ozon, UV ve hava koşullarına karşı yüksek direnç;
yangın durumunda geliştirilmiş tepki ile.düşük duman, halojensiz, alevsiz, alev geciktirici;esnek, soyulması kolay, çok düşük alan gereksinimi, son derece, son derece mekanik olarak sağlam, çok uzun kullanım ömrü.
Tip | Geçmek | İplik | Kondüktör | Kondüktör | Dış | Oy | Oy | Ağırlık |
Bölüm | tasarım | çap | direnç | çap | Gerilim | akım | ||
mm² | No.x ø (mm) | mm | Ω /km | mm | VAC/DC | A | Kg/km | |
PV-1*1.5 mm² | 1.5 | 30x ø 0.25 | 1.6 | 13,5 | 4.8 | 1000/1800 | 30 | 35 |
PV-1*2,5 mm² | 2.5 | 50x ø 0.25 | 2.0 | 8.21 | 5.3 | 1000/1800 | 41 | 50 |
PV-1*4.0 mm² | 4.0 | 56x ø 0.3 | 2.6 | 5.09 | 6.1 | 1000/1800 | 55 | 70 |
PV-1*6,0 mm² | 6.0 | 84x ø 0.3 | 3.3 | 3.39 | 7.1 | 1000/1800 | 70 | 95 |
1. Konektör, inne-düğme tipi ile kamış dokunuşunu benimser.
2. Otomatik kilitleme, bağlantıyı daha kolay ve güvenilir hale getirir.
3. Popüler figür, saha kurulumunun çoğuna uygundur.
4. Hızlı bir şekilde konektöre.
5. Su geçirmez ve tozu önler.
6. Uzun ömür.
Oran voltajı: | 1000v |
Anma akımı: | 22A(2.5mm2) , 30A(4mm2,6mm2) |
Test voltajı: | 6KV(50Hz) |
Koruma derecesi: | IP67/IP2X |
Yalıtım malzemesi: | PC/PA/PPO/TPE |
İletişim malzemesi: | Gümüş kaplama bakır |
Çalışma sıcaklığı: | -40°C~+90°C |
Güvenli sınıf: | 2 |
Alev sınıfı: | UL94-V0 |
Fiş konektörlerinin temas direnci: | ≤5mΩ |
Ekleme kuvveti: | ≤50N |
Geri çekme kuvveti: | ≥50N |
Uygun kablo: | 2.5mm2/4mm2/6mm2(AWG14/12/10) |
Kilit sistemi: | Yerleştir |
Ürün No. | DC-DC |
anma gerilimi | TÜV 1000V DC |
Anma akımı | 30A |
Uygun kablo kesitleri | 2.5mm2 ~ 10.0mm2 / 14AWG ~ 8AWG |
Terminal boyutu | Φ4.0mm |
Test gerilimi | DC 8KV 1dk |
Kirlilik derecesi | 2 |
Koruma sınıfı | Sınıf II |
Terminal Malzemesi | kalaylı bakır |
Kontak direnci | ≤ 5mΩ |
Yalıtım Malzemeleri | PPO |
IP derecelendirme | IP67(IEC 60529) |
çekme kuvveti | ≥ 50N |
Ekleme Kuvveti | ≤ 50N |
Test sıcaklığı | -40ºC~ +85ºC |
Alev Sınıfı | UL94V - 0 |
Montaj Talimatları
Kendi kendine montaj yapılırken, belirtilenlerin dışında parça ve aletler kullanılır veya burada açıklanan hazırlama ve montaj talimatlarına uyulmaması durumunda ne güvenlik ne de teknik verilere uygunluk garanti edilemez.
Elektrik çarpmasına karşı koruma için, PV Konnektörleri monte edilirken veya sökülürken güç kaynağından izole edilmelidir.
Nihai ürün elektrik çarpmasına karşı koruma sağlamalıdır
Yük altında çıkarma: PV fiş bağlantıları yük altındayken çıkarılmamalıdır. DC/AC dönüştürücü kapatılarak veya AC devre kesici kesilerek yüksüz duruma getirilebilirler. Gerilim altındayken takıp çıkarmaya izin verilir.
Bağlantısı kesilen konektörler, sızdırmaz kapaklarla kir ve sudan korunmalıdır.
Fişli parçalar su geçirmez IP67'dir
Avantaj:
• Basit, hızlı, güvenli ve etkili dosyalanmış montaj
• Bağımsız, yenilikçi tasarım geliştirin, bağımsız fikri mülkiyet haklarına sahip olun, doğrudan bağlayıcıya uyarlanabilir
• Yüksek mekanik dayanıklılık
• Yüksek akım ve gerilim taşıma:30A,1000VDC
• Düşük geçiş direnci
• Yenilikçi sızdırmaz, su geçirmez, toza dayanıklı tasarım: IP68
• Mükemmel plastik malzeme, UL 94-V0, geniş sıcaklık aralığı: -40°c ila 90°c, uzun süreli dış mekan uygulamaları için hava koşullarına ve UV ışınlarına dayanıklı
• TÜV tarafından onaylanmıştır

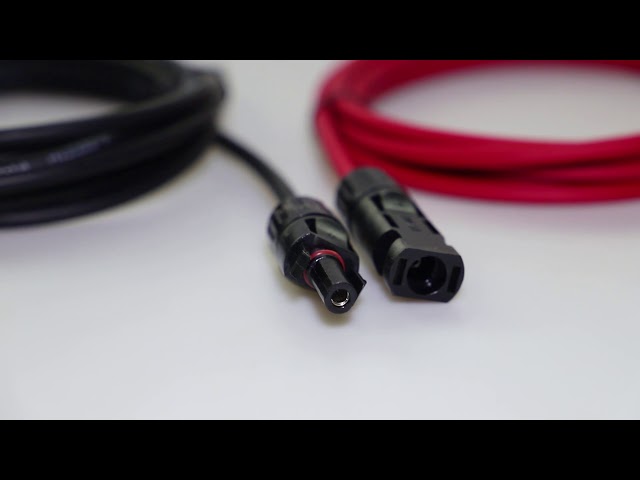

Güneş uzatma kablosunun resmi
SSS:
1. Teklifi ne zaman alabilirim?
Soruşturma alındıktan sonraki 24 saat içinde, fiyatı almak için çok acil iseniz, kablo hakkında tam özellikleri vermek için lütfen bizi arayın.fiyat yakında hesaplanacaktır.
2. Teslimat ne kadar sürer?
Genellikle miktarına göre, ödeme yapıldıktan sonra 3-4 iş günü içinde.
3. Ödeme koşullarınız nedir?
T/T (banka havalesi), L/C kabul ediyoruz
4. Özelleştirilmiş siparişi kabul ediyor musunuz?
Evet yaparız.
5. OEM ve ODM sunuyor musunuz?
Evet.OEM ve ODM mevcuttur.
