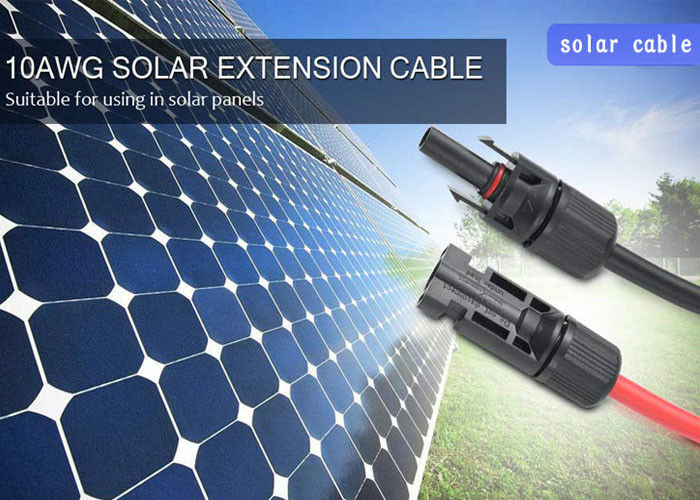

TÜV Alevsiz PPO 4mm2 Güneş Paneli Uzatma Kablosu
Ücretsiz numune ve kuponlar için bana ulaşın.
Naber:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.
xÜrün ayrıntıları
| Ürün adı | Güneş Uzatma Kablosu | Malzeme | PPO |
|---|---|---|---|
| Nominal Gerilim | 1000VDC | Anma akımı | 30A |
| Kontak direnci | ≤5mΩ | renk | Siyah |
| Vurgulamak | 4mm2 Güneş Paneli Uzatma Kablosu,PPO Güneş Paneli Uzatma Kablosu |
||
Ürün Açıklaması
Alevsiz güneş uzatma kablosu 4mm2 Yüksek Direnç TUV onaylı 1000VDC
Güneş paneli uzatma kablosuAçıklama
Kablo açıklaması:
1. Değerlendirme: Voltaj: 600 / 1000V Sıcaklık: -40 ° C - 90 ° C
2. Açıklama: (1) İletken: Kalaylı tavlanmış bakır
(2) İzolasyon: 120 ° C XLPE, siyah
(3) Ceket: 120 ° C XLPE, siyah veya kırmızı
3. işaretleme: TÜV 2 PfG 1169 PV1-F 1 × 4mm2
4.Uygulama: Özellikle yüksek mekanik gereksinimleri ve aşırı hava koşulları ile bina ve ekipman iç ve dış fotovoltaik sistem bileşenleri bağlamak için tasarlanmıştır.
Kalıcı kurulumlar için.
5.Genel özellikler: Elektron demeti çapraz bağlı yalıtım ve kaplama kablo;ısı, soğuk, yağ, aşınma, ozon, UV ve hava koşullarına karşı yüksek direnç;
yangın durumunda daha iyi reaksiyon ile.düşük duman, halojensiz, alevsiz, alev geciktiricili;esnek, kolay şeritlenebilir, çok az yer ihtiyacı, son derece, son derece mekanik olarak sağlam, çok uzun kullanım ömrü.
| tip | Çapraz | İplik | Orkestra şefi | Orkestra şefi | Dış | Oy | Oy | Ağırlık |
| Bölüm | dizayn | çap | direnç | çap | Voltaj | şimdiki | ||
| mm² | No.x ø (mm) | aa | Ω / km | aa | VAC / DC | bir | Kg / km | |
| PV-1 * 1,5 mm² | 1.5 | 30x ø 0,25 | 1.6 | 13.5 | 4.8 | 1000/1800 | 30 | 35 |
| PV-1 * 2,5 mm² | 2.5 | 50x ø 0,25 | 2.0 | 8.21 | 5.3 | 1000/1800 | 41 | 50 |
| PV-1 * 4,0 mm² | 4,0 | 56x ø 0,3 | 2.6 | 5.09 | 6.1 | 1000/1800 | 55 | 70 |
| PV-1 * 6,0 mm² | 6 | 84x ø 0,3 | 3.3 | 3.39 | 7.1 | 1000/1800 | 70 | 95 |
Bağlayıcı
1. Bağlayıcı inne-topuzu tipi ile kamış dokunuşunu benimser.
2. Otomatik kilit bağlantı daha kolay ve güvenilir sağlar.
3. Popüler şekil alan kurulum çoğu uygun.
4. Hızlı bir şekilde konektöre.
5. su geçirmez ve toz önlemek.
6. Uzun ömürlüdür.
| Hız gerilimi: | 1000v |
| Anma akımı: | 22A (2,5mm2), 30A (4mm2,6mm2) |
| Test voltajı: | 6KV (50 Hz) |
| Dereceyi koruyun: | IP67 / IP2X |
| Yalıtım malzemesi: | PC / PA / PPO / TPE |
| Temas malzemesi: | Gümüş kaplama bakır |
| Çalışma sıcaklığı: | -40 ° C ila + 90 ° C |
| Güvenli sınıf: | 2 |
| Alev sınıfı: | UL94-V0 |
| Fiş konnektörlerinin temas direnci: | ≤5mΩ |
| Yerleştirme kuvveti: | ≤50N |
| Çekme kuvveti: | ≥50N |
| Uygun kablo: | 2.5mm2 / 4mm2 / 6mm2 (AWG14 / 12/10) |
| Kilit sistemi: | Yerleştir |
| Ürün No. | DC-DC |
| Anma gerilimi | TÜV 1000V DC |
| Anma akımı | 30A |
| Uygun kablo kesitleri | 2.5mm2 ~ 10.0mm2 / 14AWG ~ 8AWG |
| Terminal boyutu | Φ4.0mm |
| Test voltajı | DC 8KV 1 dakika |
| Kirlilik derecesi | 2 |
| Koruma sınıfı | Sınıf II |
| Terminal Malzemesi | Kalaylı bakır |
| Kontak direnci | ≤ 5mΩ |
| İzolasyon Malzemeleri | PPO |
| IP derecelendirme | IP67 (IEC 60529) |
| Çekme kuvveti | N 50N |
| Ekleme Gücü | N 50N |
| Test sıcaklığı | -40ºC ~ + 85ºC |
| Alev Sınıfı | UL94V - 0 |
Montaj Talimatları
Kendi kendine montaj sırasında, belirtilen diğer parçalar ve aletler kullanılır veya burada açıklanan hazırlık ve montaj talimatları dikkate alınmazsa, ne güvenlik ne de teknik verilerle uyumluluk garanti edilemez.
Elektrik çarpmasına karşı koruma için PV Konektörleri monte edilirken veya sökülürken güç kaynağından izole edilmelidir.
Son ürün elektrik çarpmasına karşı koruma sağlamalıdır
Yük altında fişi çekme: Yük altındayken PV fişi bağlantıları sökülmemelidir. DC / AC dönüştürücüyü kapatarak veya AC devre kesicisini kırarak yüksüz duruma getirilebilirler.
Sökülen konektörler sızdırmazlık kapakları ile kir ve sudan korunmalıdır.
Tıkanmış parçalar su geçirmez IP67
Avantajı:
• Basit, hızlı, güvenli ve etkili eğe montajı
• Bağımsız olarak geliştirin, yenilikçi tasarım yapın, doğrudan fikri mülkiyet haklarına sahip, bağımsız fikri mülkiyet haklarına sahip olun
• Yüksek mekanik dayanım
• yüksek akım ve gerilim taşıma: 30A, 1000VDC
• Düşük geçiş direnci
• Yenilikçi sızdırmaz, su geçirmez, toz geçirmez tasarım: IP68
• Mükemmel plastik malzeme, UL 94-V0, geniş sıcaklık aralığı: -40 ° C ila 90 ° C, uzun süre dış mekan uygulamaları için hava koşullarına ve UV ışınlarına dayanıklı
• TÜV tarafından onaylandı
SSS:
1. zaman alabilirim tırnak?
Soruşturmayı aldıktan sonra 24 saat içinde, fiyatı almak için çok acil iseniz, kablo hakkında tam özellikler vermek için lütfen bizi arayın.fiyat yakında hesaplanacaktır.
2. teslimat hakkında ne kadar?
Genellikle ödeme sonra 3-4 iş günü içinde, özellikle miktarına göre.
3. ne ödeme koşulları?
Kabul t / t (banka havalesi), l / c
4. özelleştirilmiş sipariş kabul ediyorsunuz?
Evet yaparız.
5. OEM ve ODM sunuyor musunuz?
Evet.OEM ve ODM mevcuttur.
Resmi güneş uzatma kablosu 4mm2
