Siyah / Kırmızı 4mm Güneş Kablosu Pv1 F Fotovoltaik Sistem XLPE Ceket için
Dayanıklı Elektrik Kablo Teli 4mm pv1f Güneş Kablosu Fotovoltaik sistem için
Açıklama
1.Derecelendirme:Gerilim: 600/1000V Sıcaklık:-40°C-- 90°C
2. Açıklama:
(1)İletken: Kalaylı tavlı bakır
(2)İzolasyon:90°C XLPE , siyah
(3)Ceket:90°C XLPE , siyah veya kırmızı
3.İşaretleme:TüV 2 PfG 1169 PV1-F 1×2.5mm2
4.Uygulama: Özellikle yüksek mekanik gereksinimleri ve aşırı hava koşulları olan binaların ve ekipmanların içinde ve dışında fotovoltaik sistem bileşenlerini bağlamak için tasarlanmıştır. Kalıcı kurulumlar için.
5.Genel özellikler: Elektron ışınlı çapraz bağlı izolasyon ve kaplamadan yapılmış kablo; ısıya, soğuğa, yağa, aşınmaya, ozona, UV'ye ve hava koşullarına karşı yüksek direnç; yangın durumunda iyileştirilmiş reaksiyon. Düşük duman, halojensiz, alevsiz, alev geciktirici; esnek, soyulması kolay, çok düşük alan gereksinimi, son derece, son derece mekanik olarak sağlam, çok uzun ömürlü.
Teknik Veriler
| Boyut |
Kesit |
İletken Yapısı |
Dış Çap |
Maks. DC |
Anma |
Anma |
| 20℃'deki Direnç |
Gerilim |
Akım |
| mm² |
mm |
mm |
Ω/km |
V DC |
A |
| 1 x 2.5mm² |
2.5mm² |
49 x ∅0.285 |
5.2 |
8.06 |
1000/1500 |
30A |
| 1 x 4.0mm² |
4.0mm² |
56 x ∅0.285 |
5.9 |
4.97 |
1000/1500 |
50A |
| 1 x 6.0mm² |
6.0mm² |
84 x ∅0.285 |
6.5 |
3.52 |
1000/1500 |
70A |
| 1 x 10.0mm² |
10.0mm² |
80 x ∅0.40 |
8.5 |
2.12 |
1000/1500 |
95A |
Uygulama :
Güç üretimi ve kablolama, bağlantı ile ilgili bileşenler için güneş panellerine uygulanır, özellikle dış mekan için uygundur. Güneş ışığına dayanıklılık, yaşlanma karşıtı, Düşük duman halojensiz alev geciktirici malzemeler kullanmak, daha yüksek sınıf, daha güvenli.
| Adı |
PV Kablosu |
| Ürün açıklaması |
İç ve dış mekan güneş enerjisi kurulumlarında, elektrik tesisatında, iç ve dış mekanlarda, patlamaya eğilimli alanlarda, fabrikalarda, endüstriyel ve tarımsal endüstrilerde yaygın olarak kullanılır. |
| Ürün özellikleri |
Halojensiz düşük duman, iyi soğuk, ultraviyole, ozona dayanıklı ve hava koşullarına dayanıklı. |
| Alev geciktirici, kesme direnci ve penetrasyon direnci. |
| Kablo koruma seviyesi Ⅱ seviyesi. |
| İzolasyon malzemesi olarak 150 ℃ fotovoltaik kablo radyasyonu ile, halojensiz alev geciktirici, halojensiz, toksik olmayan modifiye polietilen ince hengjing reçinesi ana hammadde olarak, halojensiz, toksik olmayan, alev geciktirici, ısı stabilizatörü, duman giderici madde, koruyucu madde, gübre gibi, halojen, ağır metaller, fosfor içermez. |
| ROHS'ye uygundur ve daldırıldıktan sonra izolasyon direnci küçüktür. |
| Elektriksel |
1. DC direnci: 20 ℃'deki bitmiş kablo iletken tel çekirdek DC direnci 5.09 Ω/km'den fazla değildir |
| 2. İzolasyon direnci: 20 ℃'deki bitmiş kablonun izolasyon direnci 1014 Ω. Cm'den az olmamalıdır, 90 ℃'deki bitmiş kablo izolasyon direnci 1011 Ω. Cm'den az değildir |
| 3. Kılıf yüzey direnci: Bitmiş kablo kılıf yüzeyinin direnci 109 Ω'dan az olmamalıdır. |
| Kablo yapısı |
İletken: kalaylı bakır tel 2.5, 4,6,10,16 mm2 PV1 - F |
| 25,16 ve 10, 6,4,2.5 mm2 PV teli |
| İzolasyon: > 0.5mm kalınlığında düşük duman ve halojen malzemesi ile ve müşterinin belirtilen sınırını karşılar. |
| Kılıf: düşük duman ve halojensiz malzeme kalınlığı > 0.5mm. |
| Ayrıntılı parametreler |
Ortam sıcaklığı: - 40 ℃ ~ + 90 ℃ |
| İletkenin en yüksek sıcaklığı: 120 ℃ (kısa devre sıcaklığında 5 saniye izin verilir 200 ℃) |
| Sınırlı gerilim: AC0.6/1kv dc1.8kv. |
(Ayrıca 2.5mm2, 6mm2, 10mm2 ve 16mm2 tek çekirdekli üretiyoruz, ayrıca çift çekirdekli,
gerekirse lütfen doğrudan bana danışın)

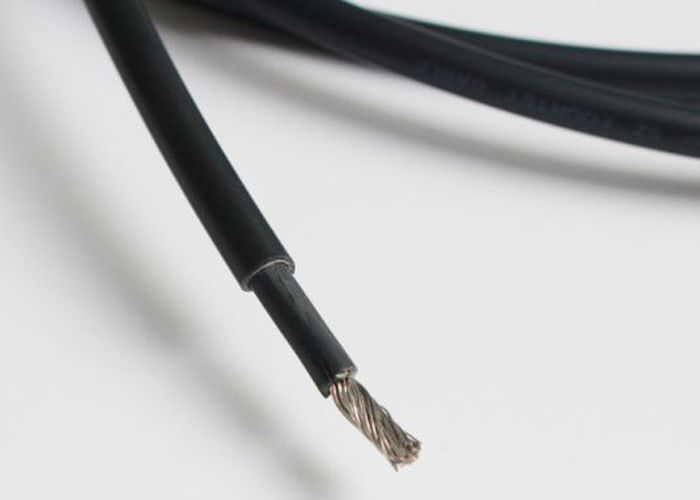

4mm güneş kablosunun resmi
