Ürün Detayları
Menşe yeri: Çin
Marka adı: Pntech
Sertifika: TUV/CE/ISO9001
Model numarası: DC-DC
Ödeme ve Gönderim Koşulları
Min sipariş miktarı: 1set
Fiyat: Negotiation
Ambalaj bilgileri: 100sets / polybag 500sets / karton 39x39x22cm
Teslim süresi: 3-10days
Ödeme koşulları: L / C, T / T, Western Union
Yetenek temini: Günde 5000pairs
Ürün adı: |
güneş kablosu |
Kablo Malzemesi: |
XLPE |
Nominal Gerilim: |
1800VDC |
Anma akımı:: |
30A |
Kontak direnci: |
≤5mΩ |
renk: |
Siyah |
Ürün adı: |
güneş kablosu |
Kablo Malzemesi: |
XLPE |
Nominal Gerilim: |
1800VDC |
Anma akımı:: |
30A |
Kontak direnci: |
≤5mΩ |
renk: |
Siyah |
TUV IP67 Solar Kablo PV Solar Panel Connecor ile 4mm2 Uzatma Kablosu
Güneş kablosu Açıklama
56 / .3 (4.0mm2) Kalaylı Tavlı Bakır
XLPE İzoleli.0.6 / 1KV çekirdek.
630 / 1050Vdc SOLAR Kablo, XLPE ile kaplanmış
Oksijensiz Bakır.RoHS Uyumlu XLPE
Condoctor:
56 Tel 0.3 mm nom.Kalaylı Tavlı Bakır
Class 110A Copper'dan AS1574'e
20C'de maksimum DC direnci: 5,1 ohm / km
İZOLASYON
Siyah XLPE
Nominal Çap: 4.6mm
Nominal Duvar Kalınlığı: 1.0mm
Herhangi bir noktada minimum: 0,8 mm
AŞIRI ISI
Siyah XLPE
Nominal Çap: 6.0mm
Nominal Duvar Kalınlığı: 0.9mm
Bağlayıcı
Hız voltajı: | 1000v |
Anma akımı: | 22A (2,5 mm2), 30A (4 mm2,6 mm2) |
Test voltajı: | 6KV (50Hz) |
Dereceyi koruyun: | IP67 / IP2X |
İzolasyon malzemesi: | PC / PA / PPO / TPE |
İletişim malzemesi: | Gümüş kaplı bakır |
Çalışma sıcaklığı: | -40 ° C ~ + 90 ° C |
Güvenli sınıf: | 2 |
Alev sınıfı: | UL94-V0 |
Fişli konnektörlerin temas direnci: | ≤5mΩ |
Ekleme kuvveti: | ≤50N |
Çekme kuvveti: | ≥50N |
Uygun kablo: | 2,5 mm2 / 4 mm2 / 6 mm2 (AWG14 / 12/10) |
Kilit sistemi: | Yerleştirin |
Ürün No. | DC-DC |
Anma gerilimi | TUV 1000V DC |
Anma akımı | 30A |
Uygun kablo kesitleri | 2,5 mm2 ~ 10,0 mm2 / 14 AWG ~ 8 AWG |
Terminal boyutu | Φ4.0mm |
Test gerilimi | DC 8KV 1 dakika |
Kirlilik derecesi | 2 |
Koruma sınıfı | Sınıf II |
Terminal Malzemesi | Kalaylı bakır |
Kontak direnci | ≤ 5mΩ |
İzolasyon Malzemeleri | TBÖ |
IP derecelendirme | IP67 (IEC 60529) |
Çekme kuvveti | ≥ 50N |
Ekleme Kuvveti | ≤ 50N |
Test sıcaklığı | -40ºC ~ + 85ºC |
Alev Sınıfı | UL94V - 0 |
Montaj Talimatları
Kendi kendine montaj sırasında, belirtilenlerin dışındaki parçalar ve aletler kullanılır veya burada açıklanan hazırlama ve montaj talimatları dikkate alınmazsa, ne güvenlik ne de teknik verilere uygunluk garanti edilemez.
Elektrik çarpmasına karşı koruma için PV Konektörleri, montaj veya demontaj sırasında güç kaynağından izole edilmelidir.
Son ürün elektrik çarpmasına karşı koruma sağlamalıdır
Yük altında sökme: PV fiş bağlantıları yük altındayken çıkarılmamalıdır. DC / AC dönüştürücüyü kapatarak veya AC devre kesiciyi keserek yüksüz duruma getirilebilirler. Gerilim altındayken takıp çıkarmaya izin verilir.
Bağlantısı kesilen konektörler sızdırmazlık kapaklarıyla kir ve sudan korunmalıdır.
Tıkalı parçalar su geçirmez IP67'dir
Avantaj:
• Basit, hızlı, güvenli ve etkili eğimli montaj
• Bağımsız, yenilikçi tasarım geliştirin, bağımsız fikri mülkiyet haklarına sahip, doğrudan bağlantıya uyarlanabilir
• Yüksek mekanik dayanıklılık
• Yüksek akım ve gerilim taşıma: 30A, 1000VDC
• Düşük geçiş direnci
• Yenilikçi sızdırmaz, su geçirmez, toza dayanıklı tasarım: IP68
• Mükemmel plastik malzeme, UL 94-V0, geniş sıcaklık aralığı: -40 ° c ila 90 ° c, uzun süreli dış mekan uygulamaları için hava koşullarına ve UV ışınlarına dayanıklı
• TUV tarafından onaylandı

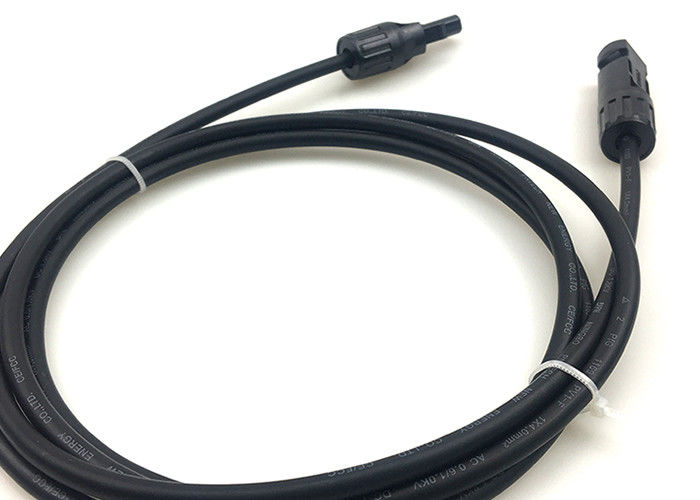

Güneş kablosunun resmi
SSS:
1. Teklifi ne zaman alabilirim?
Sorguyu aldıktan sonraki 24 saat içinde, fiyatı almak için çok acil iseniz, kablo ile ilgili tüm özellikleri vermek için lütfen bizi arayınız.fiyat yakında hesaplanacak.
2. Teslimat ne kadar sürer?
Genellikle miktarına göre ödeme yapıldıktan sonra 3-4 iş günü içinde.
3. Ödeme koşullarınız nedir?
T / T (banka havalesi), L / C kabul ediyoruz
4. özelleştirilmiş sipariş kabul ediyor musunuz?
Evet yaparız.
5. OEM ve ODM sunuyor musunuz?
Evet.OEM ve ODM mevcuttur.
