2 Pin Güneş Konektörü Mükemmel Plastik Malzeme Düşük Geçiş Direnci

Menşe yeri Çin
Marka adı Pntech
Sertifika TUV/CE/ISO9001
Model numarası PV005
Min sipariş miktarı 1set
Fiyat Negotiation
Ambalaj bilgileri 100sets / polybag 500sets / karton 39x39x22cm
Teslim süresi 3-10days
Ödeme koşulları L / C, T / T, Western Union
Yetenek temini Günde 5000pairs

Ücretsiz numune ve kuponlar için bana ulaşın.

Naber:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.

x
Ürün ayrıntıları
Ürün adı güneş konektörü İletişim direnci 0.4mΩ
Nominal Gerilim 1000VDC Koruma seviyesi IP67
Anma akımı 30A Kontak direnci ≤5mΩ
Vurgulamak

güneş pv konnektörleri

,

priz konektörü

Mesaj bırakın
Ürün Açıklaması



Hızlı Çoğaltıcı Elektrik Bağlantı Kutusu Erkek Kadın Bakır 2 Pin Güneş Bağlayıcı



Konektör Açıklaması



1 erkek ve 1 dişi güneş paneli konektörü içerir.Bu tip konnektör sistemi

kurulumu kolaydır ve iki bağlantı konnektörünü kilitlemek için "geçmeli" güvenlik kilitleme tırnaklarını kullanır, böylece

kasıtsız bağlantı kesme.Ayrıca kilitlendiğinde, temas kontakları toz girişine ve

Su.Belirtimler aşağıdaki gibidir:

Bu kitle birlikte verilen konektörler, kablo yalıtımlı AWG # 10 veya AWG # 12 dış izolasyonlu kullanım içindir

3-6 mm çapında

Temas çapı 4 mm

Maksimum nominal akım - 30 A

Maksimum sistem gerilimi - 1000 V

Bağlandığında ve uygun şekilde kilitlendiğinde giriş koruması derecesi - IP67

Sıcaklık aralığı 40 ° C ila + 90 ° C

TüV onaylı

Konnektör İnşaatı

Konektörler, dış yalıtımla AWG # 10 veya AWG # 12 kablo boyutuna kıvrılabilir / lehimlenebilir

3 ila 6 mm çapında.



voltaj ölçümü 1000DC 1000V
Güncel Beğeni ≤30A (3.5-6mm2)
kirlilik derecesi CAT III / 2
Anma gücü 4000W
su geçirmez seviye IP67
Kabuk malzemesi direnç malzemesi, PP0
bağlantı sistemi bağlantı bağlantısı
fiş ve konektörlerin temas direnci 1MΩ
test voltajı DC 6000V (50Hz, 1 dakika)
temas malzemesi bakır, Ag kaplama
alev sınıfı UL94-VO
güvenlik sınıfı II
uygun kablo OD4.5-8.5 (2.5-6.0mm2)
yerleştirme kuvveti / çekme kuvveti ≤50N / ≥50N
çalışma sıcaklığı -40 ~ 125 ° C
iç malzeme bakır kalay kaplama
sertifika CE, RoHS, CCC


Montaj Talimatları



Kendi kendine montaj sırasında, belirtilen diğer parçalar ve aletler kullanılır veya burada açıklanan hazırlık ve montaj talimatları dikkate alınmazsa, ne güvenlik ne de teknik verilerle uyumluluk garanti edilemez.

Elektrik çarpmasına karşı koruma için PV Konektörleri monte edilirken veya sökülürken güç kaynağından izole edilmelidir.

Son ürün elektrik çarpmasına karşı koruma sağlamalıdır

Yük altında fişi çekme: Yük altındayken PV fişi bağlantıları sökülmemelidir. DC / AC dönüştürücüyü kapatarak veya AC devre kesicisini kırarak yüksüz duruma getirilebilirler.

Sökülen konektörler sızdırmazlık kapakları ile kir ve sudan korunmalıdır.

Tıkanmış parçalar su geçirmez IP67


Avantajı:

• Basit, hızlı, güvenli ve etkili eğe montajı
• Bağımsız olarak geliştirmek, yenilikçi tasarım, doğrudan fikri mülkiyet haklarına sahip, doğrudan bağlayıcıya uyarlanabilir
• Yüksek mekanik dayanım
• yüksek akım ve gerilim taşıma: 30A, 1000VDC
• Düşük geçiş direnci
• Yenilikçi sızdırmaz, su geçirmez, toz geçirmez tasarım: IP68
• Mükemmel plastik malzeme, UL 94-V0, geniş sıcaklık aralığı: -40 ° C ila 90 ° C, uzun süre dış mekan uygulamaları için hava koşullarına ve UV ışınlarına dayanıklı
• TÜV tarafından onaylandı

SSS:


1. zaman alabilirim tırnak?
Soruşturmayı aldıktan sonra 24 saat içinde, fiyatı almak için çok acil iseniz, kablo hakkında tam özellikler vermek için lütfen bizi arayın.fiyat yakında hesaplanacaktır.
2. teslimat hakkında ne kadar?
Genellikle ödeme sonra 3-4 iş günü içinde, özellikle miktarına göre.
3. ne ödeme koşulları?
Kabul t / t (banka havalesi), l / c
4. özelleştirilmiş sipariş kabul ediyorsunuz?
Evet yaparız.
5. OEM ve ODM sunuyor musunuz?
Evet.OEM ve ODM mevcuttur.

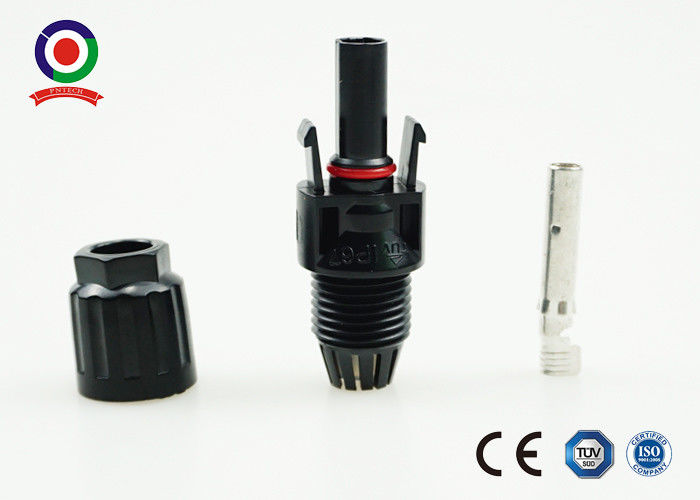

Güneş konektörü resim

2 Pin Güneş Konektörü Mükemmel Plastik Malzeme Düşük Geçiş Direnci 0
