Vurgulamak:
pv dc kablo
, güneş fotovoltaik kablo

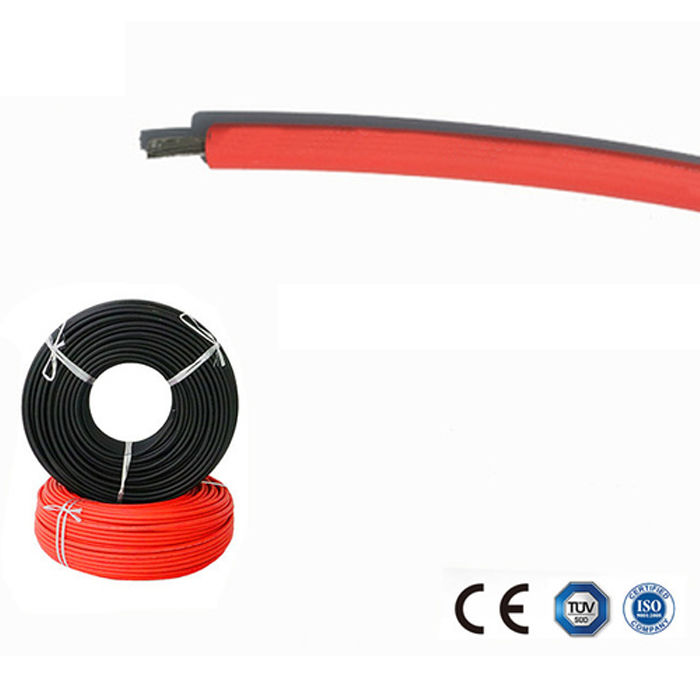

Mükemmel Esneklik Güneş Kablosu 4mm2 6.0mm OD Kararlı Elektrik Özellikleri
XLPE çift yalıtımlı pv1-f solar pv kablo 4mm2 UV Direnci güç santrali için
PV1-F kalaylı bakır solar pv kablo 4mm2
İletken: Kalaylı Bakır, VDE0295/IEC60228, Sınıf5'e göre
İzolasyon: Elektron ışınlı çapraz bağlı Poliolefin Kopolimer TUV 2PfG/1169
Kılıf: Elektron ışınlı çapraz bağlı Poliolefin Kopolimer TUV 2PfG/1169
Nominal Gerilim: AC 600/1000V DC 1000/1800V
Özellik: Isıya dayanıklı alev geciktirici, UV/ozon/hidroliz/iklim direnci
Kılıf Rengi: Siyah veya müşterinin isteğine göre
Sıcaklık Derecesi: 45°C'den +125°C'ye -40°F'den +257°F'ye
Ortam sıcaklığı: 25 yıl (TUV) -40°C'den +90°C'ye -40°F'den +194°F'ye
Maks. Kısa devre sıcaklığı: 280°C, +536°F
Bükülme Yarıçapı: Sabit kurulum>4X Arada bir hareket ettirildiğinde>5X
| Tip |
Kesit |
Damar |
İletken |
İletken |
Dış |
Anma |
Anma |
Ağırlık |
| kesit |
tasarım |
çap |
direnç |
çap |
gerilim |
akım |
| mm² |
No.x ø (mm) |
mm |
Ω /km |
mm |
VAC/DC |
A |
Kg/km |
| PV-1*1.5 mm² |
1.5 |
30x ø 0.25 |
1.6 |
13.5 |
4.5 |
1000/1800 |
30 |
35 |
| PV-1*2.5 mm² |
2.5 |
50x ø 0.25 |
2.0 |
8.21 |
4.9 |
1000/1800 |
41 |
50 |
| PV-1*4.0 mm² |
4.0 |
56x ø 0.3 |
2.6 |
5.09 |
5.1 |
1000/1800 |
55 |
70 |
| PV-1*6.0 mm² |
6.0 |
84x ø 0.3 |
3.3 |
3.39 |
6.1 |
1000/1800 |
70 |
95 |
| PV-1*10.0 mm² |
10.0 |
80x ø 0.4 |
4.4 |
1.95 |
7.2 |
1000/1800 |
98 |
155 |
| PV-1*16 mm² |
16.0 |
120x ø 0.4 |
5.2 |
1.24 |
10.2 |
1000/1800 |
132 |
230 |
| PV-1*25 mm² |
25.0 |
196x ø 0.40 |
7.4 |
0.795 |
12.0 |
1000/1800 |
176 |
341 |
| PV-1*35 mm² |
35.0 |
276x ø 0.40 |
9.00 |
0.565 |
14.0 |
1000/1800 |
218 |
467 |
Yangına Dayanıklı Kablolar Açıklaması:
A. Uygulama: Fotovoltaik güç santrali için çift yalıtımlı, elektron ışınlı çapraz bağlı kablolar.
Yapı: Kalaylı bakır, VDE0295/IEC60228, Sınıf5'e göre
B. Malzeme Özellikleri/Standartları:
1. Yangına dayanıklılık performansı: IEC60332-1.
2. Duman emisyonu: IEC61034; EN50268-2
3. Düşük yangın yükü: DIN51900
4. Onaylar: TUV2PfG 1169/08.2007 PV1-F.
5. Uygulama Standartları: UNE211 23; UNE20.460-5-52, UTE C 32-502
Uygulama:
Güç üretimi ve kablolama, bağlantı ile ilgili bileşenler için güneş panellerine uygulanır, özellikle dış mekan için uygundur. Güneş ışığına dayanıklılık, yaşlanma karşıtı, düşük dumanlı halojensiz alev geciktirici malzemeler kullanmak, daha yüksek sınıf, daha güvenli.
| Adı |
PV Kablo |
| Ürün açıklaması |
İç ve dış mekan güneş enerjisi kurulumlarında, elektrik tesisatında, iç ve dış mekanlarda, patlamaya eğilimli alanlarda, fabrikalarda, endüstriyel ve tarımsal endüstrilerde yaygın olarak kullanılır. |
| Ürün özellikleri |
Düşük dumanlı, halojensiz, iyi soğuk, ultraviyole, ozona dayanıklı ve hava koşullarına dayanıklı. |
| Alev geciktirici, kesme direnci ve delinme direnci. |
| Kablo koruma seviyesi Ⅱ seviyesi. |
| 150 ℃ fotovoltaik kablo radyasyonu yalıtım malzemesi olarak, halojensiz alev geciktirici halojensizdir, toksik olmayan modifiye edilmiş polietilen ince hengjing reçinesi ana hammadde olarak kullanılır, halojensiz, toksik olmayan, alev geciktirici, ısı dengeleyici, duman giderici madde, koruyucu gibi gübre, halojen, ağır metaller, fosfor içermez. |
| ROHS'ye uygundur ve daldırıldıktan sonra yalıtım direnci küçüktür. |
| Elektrik |
1. DC direnci: 20 ℃'deki bitmiş kablonun iletken tel çekirdek DC direnci 5.09 Ω/km'den fazla değildir |
| 2. Yalıtım direnci: 20 ℃'deki bitmiş kablonun yalıtım direnci 1014 Ω. Cm'den az olmamalıdır, 90 ℃'deki bitmiş kablonun yalıtım direnci 1011 Ω. Cm'den az olmamalıdır |
| 3. Kılıf yüzey direnci: Bitmiş kablo kılıfının yüzey direnci 109 Ω'dan az olmamalıdır. |
| Kablo yapısı |
İletken: Kalaylı bakır tel 2.5, 4, 6, 10, 16 mm ^ 2 PV1 - F |
| 25, 16 ve 10, 6, 4, 2 mm ^ 2 PV tel |
| Yalıtım: > 0.5mm kalınlığında düşük dumanlı ve halojen malzemesi ile ve müşterinin belirtilen sınırını karşılar. |
| Kılıf: Düşük dumanlı ve halojensiz malzeme kalınlığı > 0.5mm. |
| Ayrıntılı parametreler |
Ortam sıcaklığı: - 40 ℃ ~ + 90 ℃ |
| İletkenin en yüksek sıcaklığı: 120 ℃ (kısa devre sıcaklığında 5 saniye izin verilir 200 ℃) |
| Sınırlı gerilim: AC0.6/1kv dc1.8kv. |
(Ayrıca 2.5mm2, 6mm2 10mm2 ve 16mm2 tek çekirdekli, ayrıca çift çekirdekli üretiyoruz,
gerekirse lütfen doğrudan bana danışın)
Paketleme ve Nakliye:
Ürün Ambalajı:
Solar PV Kablo, güvenli nakliyeyi sağlamak için dayanıklı bir karton kutu içinde dikkatlice paketlenmiştir. Her kablo düzgün bir şekilde sarılır ve nakliye sırasında karışmayı önlemek için kablo bağları ile sabitlenir. Kutu, kolay tanımlama için ürün bilgileri ve kullanım talimatları ile etiketlenmiştir.
Nakliye:
Solar PV Kablo siparişleri, zamanında teslimatı sağlamak için güvenilir bir kurye hizmeti kullanılarak gönderilir. Kablolar, nakliye sırasında hasarı önlemek için kutuya güvenli bir şekilde paketlenir. Müşteriler, gönderilerinin durumunu izlemek için bir takip numarası alacak ve siparişlerinin belirtilen süre içinde gelmesini bekleyebilirler.
SSS:
1. Solar PV Kablo'nun model numarası nedir?
Solar PV Kablo'nun model numarası PV1-F'dir
2. Solar PV Kablo nerede üretilmektedir?
Solar PV Kablo Çin'de üretilmektedir.
3. Solar PV Kablo'nun hangi sertifikaları var?
Solar PV Kablo, TUV, CE, ISO9001, CQC, CPR ve BCA tarafından sertifikalandırılmıştır.
4. Solar PV Kablo için minimum sipariş miktarı nedir?
Solar PV Kablo için minimum sipariş miktarı 500 adettir.
5. Solar PV Kablo nasıl paketlenir?
Solar PV Kablo, her biri 100m'lik rulolar halinde paketlenir.
