Ozona Dayanıklı 4mm Güneş Kablosu Düşük Alan Gereksinimi Isıya Karşı Yüksek Direnç
TUV EN50618 tek damarlı 4mm Elektrikli solar pv kablo XLPE yalıtımlı UV direnci
Genel özellikler:
Elektron ışınlı çapraz bağlı yalıtım ve kaplamadan yapılmış kablo; ısıya, soğuğa, yağa, aşınmaya, ozona karşı yüksek direnç,
UV ve hava koşullarına dayanıklıdır; yangın durumunda iyileştirilmiş reaksiyon. Düşük duman, halojensiz, alevsiz,
alev geciktirici; esnek, soyulması kolay, çok az yer kaplar, son derece, son derece
mekanik olarak sağlam, çok uzun ömürlü.
Yapı
1. Değerlendirme: Gerilim: 600/1000V Sıcaklık: -40°C-- 90°C
2. Açıklama:
(1) İletken: Kalaylı tavlanmış bakır
(2) Yalıtım: 90°C XLPE, siyah
(3) Kılıf: 90°C XLPE, siyah veya kırmızı
3. İşaretleme:
TÜV SÜD EN 50618:2014 H1Z2Z2-K 1x4,0mm2 DC 1.5 KV NINGBO NEW ENERGY CO.,LTD
| Adı: Tek damarlı solar kablo |
İletken: Kalaylı bakır tel |
| Yürürlükteki standart: EN 50618 |
Yalıtım: Düşük dumanlı halojensiz ışınlanmış çapraz bağlı poliolefin |
| Model: H1Z2Z2-K |
Kılıf: Düşük dumanlı halojensiz ışınlanmış çapraz bağlı poliolefin |
| Kablo özellikleri: 2.5/4/6/10/16/25/35mm² |
Anma Gerilimi: 1500V |
| Ortam sıcaklığı: -40~90ºC |
Test Gerilimi: 6.5KV |
| Kablo sıcaklığı: -40~120ºC |
Hava koşullarına dayanıklılık: UV engelleme |
| Kısa devre sıcaklığı: 250ºC |
Hizmet ömrü:>25 yıl |
| Bükülme yarıçapı:>4×Ø(Ø6×Ø(Ø≥8mm) |
Renk: Siyah, Kırmızı |
Uygulamalar
Tek iletkenli, güneş ışığına dayanıklı, 90°C ıslak veya 105°C kuru olarak derecelendirilmiş, topraklanmış ve topraklanmamış fotovoltaik güç sistemlerinin ara bağlantı kabloları için 2000V, Ulusal Elektrik Yasası (NEC), NFPA 70'in 690.31(A) Bölümünde ve diğer ilgili kısımlarında açıklandığı gibi
Seçenekler:
Talep üzerine renkli faz kimlik şeritleri mevcuttur
Talep üzerine çoklu pleksaj mevcuttur
Özellikler:
90°C ıslak ve kuru olarak derecelendirilmiştir
Yüksek sıcaklıklarda deformasyona dayanıklıdır
Mükemmel nem direnci,
Geniş bir sıcaklık aralığında kararlı elektriksel özellikler
Ezilme ve sıkıştırma kesiklerine karşı mükemmel direnç
Çoğu yağa ve kimyasala karşı dayanıklıdır
UV/güneş ışığına dayanıklıdır
-40°C'de soğuk bükme testini karşılar
| Ürün Adı |
TUV Standart Solar Kablo |
| Model NO. |
H1Z2Z2-K 1x 4mm2 |
| Gerilim |
Yüksek Gerilim Kablosu |
| Yalıtım Malzemesi |
XLPE |
| Malzeme Şekli |
Yuvarlak Tel |
| Sertifikasyon |
ROSH, CE, TUV |
| Standartlar |
TUV EN50618 |
| Çekirdekler |
1 Çekirdek |
| Taşıma Paketi |
Demir-Ahşap Tambur, Demir Tambur |
| Uygulama |
İnşaat, Yeraltı, Endüstriyel, Santral |
| Kılıf Malzemesi |
XLPE |
| Tel Çekirdek Malzemesi |
Kalaylı Bakır |
| Kesit |
4mm2 |
| Adı |
PV Kablo |
| Ürün açıklaması |
İç ve dış mekan güneş enerjisi kurulumlarında, elektrik tesisatında, iç ve dış mekanlarda, patlamaya eğilimli alanlarda, fabrikalarda, endüstriyel ve tarımsal endüstrilerde yaygın olarak kullanılır. |
| Ürün özellikleri |
Halojensiz düşük duman, iyi soğuk, ultraviyole, ozona dayanıklı ve hava koşullarına dayanıklıdır. |
| Alev geciktirici, kesme direnci ve penetrasyon direnci. |
| Kablo koruma seviyesi Ⅱ seviyesi. |
| Yalıtım malzemesi olarak 150 ℃ fotovoltaik kablo radyasyonu ile, halojensiz alev geciktirici halojensizdir, toksik olmayan modifiye edilmiş polietilen ince hengjing reçinesi ana hammadde olarak kullanılır, halojensiz, toksik olmayan, alev geciktirici, ısı stabilizatörü, duman giderici, koruyucu gibi gübre eklenir, halojen, ağır metaller, fosfor içermez. |
| ROHS'ye uygundur ve daldırıldıktan sonra yalıtım direnci küçüktür. |
| Elektriksel |
1. DC direnci: 20 ℃'deki bitmiş kablonun iletken tel çekirdek DC direnci 5.09 Ω/km'den fazla değildir |
| 2. Yalıtım direnci: 20 ℃'deki bitmiş kablonun yalıtım direnci 1014 Ω. Cm'den az olmamalıdır, 90 ℃'deki bitmiş kablonun yalıtım direnci 1011 Ω. Cm'den az olmamalıdır |
| 3. Kılıf yüzey direnci: Bitmiş kablo kılıf yüzeyinin direnci 109 Ω'dan az olmamalıdır. |
| Kablo yapısı |
İletken: kalaylı bakır tel 2.5, 4, 6, 10, 16 mm ^ 2 PV1 - F |
| 25, 16 ve 10, 6, 4, 2 mm ^ 2 PV tel |
| Yalıtım: > 0.5mm kalınlığında düşük dumanlı ve halojen malzemesi ile ve müşterinin belirtilen sınırını karşılar. |
| Kılıf: düşük dumanlı ve halojensiz malzeme kalınlığı > 0.5mm. |
| Ayrıntılı parametreler |
Ortam sıcaklığı: - 40 ℃ ~ + 90 ℃ |
| İletkenin en yüksek sıcaklığı: 120 ℃ (kısa devre sıcaklığında 5 saniye izin verilir 200 ℃) |
| Sınırlı gerilim: AC0.6/1kv dc1.8kv. |
(Ayrıca 2.5mm2, 6mm2, 10mm2 ve 16mm2'lik tek damarlı kablolar üretiyoruz, ayrıca çift damarlı kablolar da üretiyoruz,
Gerekirse lütfen doğrudan bana danışın)

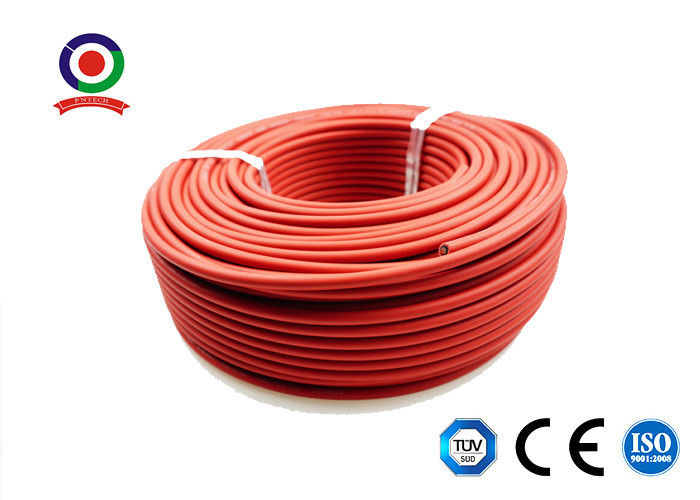

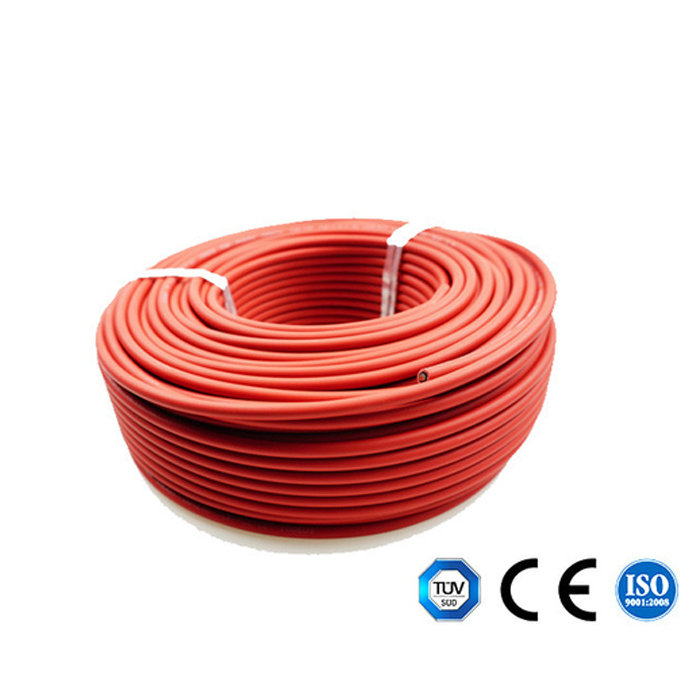

4mm2 Solar PV Kablo Resimleri
