Vurgulamak:
30A Solar Uzatma Kablosu
, 4mm2 Solar Uzatma Kablosu
, IP67 Güneş Paneli Uzatma Kablosu
Güneş Erkek ve Dişi Konnektörlü PV Güneş Paneli Uzatma Kablosu
Esnek Bağlantı 30A Anma Akımı 3m 4mm2 Uzatma Güneş Kablosu
Kablo açıklaması:
1.Çift duvar yalıtımı.Elektronik kiriş çapraz bağlanmış
2. UV, yağ, gres, oksijen ve ozona karşı mükemmel direnç
3. Aşınmaya karşı mükemmel direnç
4. halojen içermez, alev geciktirici, düşük toksisite
5. Mükemmel esneklik ve sıyırma performansı
6. Yüksek akım taşıma kapasitesi
7. TUV onaylandı
Condoctor:
56 Tel 0.285 mm nom.Kalaylı Tavlı Bakır, çekilmiş
Class 110A Copper'dan AS1574'e
20C'de maksimum DC direnci: 5,1 ohm / km
İZOLASYON
Siyah XLPE tipi
Nominal Çap: 4.6mm
Nominal Duvar Kalınlığı: 1.0mm
Herhangi bir noktada minimum: 0,8 mm
AŞIRI ISI
Siyah XLPE tipi
Nominal Çap: 5.9mm
Nominal Duvar Kalınlığı: 0.9mm
Yalıtım ve Aşırı Isı Arasında Talk Bariyer
| Tür |
Çapraz |
İplik |
Orkestra şefi |
Orkestra şefi |
Dış |
Oy |
Oy |
Ağırlık |
| Bölüm |
tasarım |
çap |
direnç |
çap |
Voltaj |
akım |
| mm² |
No. x ø (mm) |
mm |
Ω / km |
mm |
VAC / DC |
Bir |
Kg / km |
| H1Z2Z2-K 1 * 1,5 mm² |
1.5 |
30x ø 0,25 |
1.6 |
13.5 |
4.8 |
1000/1800 |
30 |
35 |
| H1Z2Z2-K 1 * 2,5 mm² |
2.5 |
36x ø 0,285 |
2.0 |
8.21 |
5.0 |
1000/1800 |
41 |
50 |
| H1Z2Z2-K 1 * 4,0 mm² |
4.0 |
56x ø 0,285 |
2.6 |
5.09 |
5,9 |
1000/1800 |
55 |
70 |
| H1Z2Z2-K 1 * 6,0 mm² |
6.0 |
84x ø 0,285 |
3.3 |
3.39 |
6.6 |
1000/1800 |
70 |
95 |
Bağlayıcı
1. Konektör, inne-knob tipi ile kamış dokunuşunu benimser.
2. Otomatik kilit, bağlantının daha kolay ve güvenilir olmasını sağlar.
3. Popüler figür saha kurulumunun çoğuna uygundur.
4. Hızlı bir şekilde konektöre.
5. Su geçirmez ve tozu önleyin.
6. Uzun ömür.
| Hız voltajı: |
1000v |
| Anma akımı: |
22A (2,5 mm2), 30A (4 mm2,6 mm2) |
| Test voltajı: |
6KV (50Hz) |
| Dereceyi koruyun: |
IP67 / IP2X |
| İzolasyon malzemesi: |
PC / PA / PPO / TPE |
| İletişim malzemesi: |
Gümüş kaplı bakır |
| Çalışma sıcaklığı: |
-40 ° C ~ + 90 ° C |
| Güvenli sınıf: |
2 |
| Alev sınıfı: |
UL94-V0 |
| Fişli konnektörlerin temas direnci: |
≤5mΩ |
| Ekleme kuvveti: |
≤50N |
| Çekme kuvveti: |
≥50N |
| Uygun kablo: |
2,5 mm2 / 4 mm2 / 6 mm2 (AWG14 / 12/10) |
| Kilit sistemi: |
Yerleştirin |
| Ürün No. |
DC-DC |
| Anma gerilimi |
TUV 1000V DC |
| Anma akımı |
30A |
| Uygun kablo kesitleri |
2,5 mm2 ~ 10,0 mm2 / 14 AWG ~ 8AWG |
| Terminal boyutu |
Φ4.0mm |
| Test gerilimi |
DC 8KV 1 dakika |
| Kirlilik derecesi |
2 |
| Koruma sınıfı |
Sınıf II |
| Terminal Malzemesi |
Kalaylı bakır |
| Kontak direnci |
≤ 5mΩ |
| İzolasyon Malzemeleri |
TBÖ |
| IP derecelendirme |
IP67 (IEC 60529) |
| Çekme kuvveti |
≥ 50N |
| Ekleme Kuvveti |
≤ 50N |
| Test sıcaklığı |
-40ºC ~ + 85ºC |
| Alev Sınıfı |
UL94V - 0 |
Montaj Talimatları
Kendi kendine montaj sırasında, belirtilenlerin dışındaki parçalar ve aletler kullanılır veya burada açıklanan hazırlama ve montaj talimatları dikkate alınmazsa, ne güvenlik ne de teknik verilere uygunluk garanti edilemez.
Elektrik çarpmasına karşı koruma için PV Konektörleri, montaj veya demontaj sırasında güç kaynağından izole edilmelidir.
Son ürün elektrik çarpmasına karşı koruma sağlamalıdır
Yük altında sökme: PV fiş bağlantıları yük altındayken çıkarılmamalıdır. DC / AC dönüştürücüyü kapatarak veya AC devre kesiciyi keserek yüksüz duruma getirilebilirler. Gerilim altındayken takıp çıkarmaya izin verilir.
Bağlantısı kesilen konektörler sızdırmazlık kapaklarıyla kir ve sudan korunmalıdır.
Tıkalı parçalar su geçirmez IP67'dir
Avantaj:
• Basit, hızlı, güvenli ve etkili eğimli montaj
• Bağımsız, yenilikçi tasarım geliştirin, bağımsız fikri mülkiyet haklarına sahip, doğrudan bağlantıya uyarlanabilir
• Yüksek mekanik dayanıklılık
• Yüksek akım ve gerilim taşıma: 30A, 1000VDC
• Düşük geçiş direnci
• Yenilikçi sızdırmaz, su geçirmez, toza dayanıklı tasarım: IP68
• Mükemmel plastik malzeme, UL 94-V0, geniş sıcaklık aralığı: -40 ° c ila 90 ° c, uzun süreli dış mekan uygulamaları için hava koşullarına ve UV ışınlarına dayanıklı
• TUV tarafından onaylandı

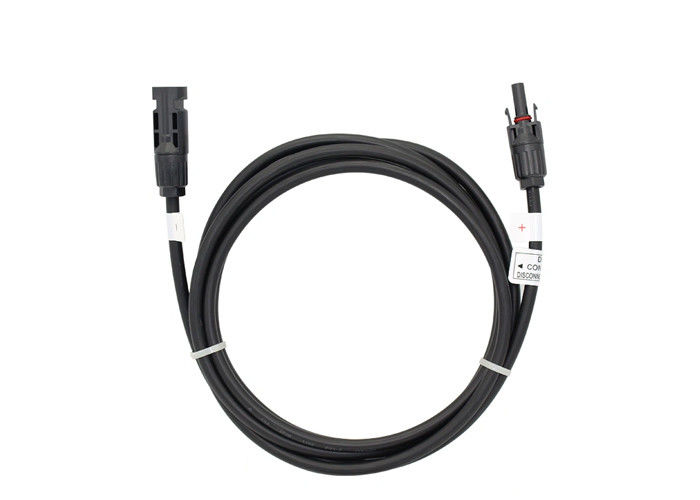

4mm2 Solar Uzatma Kablosunun resmi
SSS:
1. Teklifi ne zaman alabilirim?
Sorguyu aldıktan sonraki 24 saat içinde, fiyatı almak için çok acil iseniz, kablo ile ilgili tüm özellikleri vermek için lütfen bizi arayınız.fiyat yakında hesaplanacak.
2. Teslimat ne kadar sürer?
Genellikle miktarına göre ödeme yapıldıktan sonra 3-4 iş günü içinde.
3. Ödeme koşullarınız nedir?
T / T (banka havalesi), L / C kabul ediyoruz
4. özelleştirilmiş sipariş kabul ediyor musunuz?
Evet yaparız.
5. OEM ve ODM sunuyor musunuz?
Evet.OEM ve ODM mevcuttur.
