Neme dayanıklı tek damarlı tel, güneş ışığına dayanıklı 4mm tek damarlı kablo

Ürün Detayları

Menşe yeri: Çin

Marka adı: Pntech

Sertifika: TUV/CE/ISO9001

Model numarası: H1Z2Z2-K 1x4mm2

Ödeme ve Gönderim Koşulları

Min sipariş miktarı: 100m / rulo

Fiyat: Negotiation

Ambalaj bilgileri: 100 m / rulo 250 m / rulo, karton başına iki rulo, karton boyutu: 42 * 42 * 22 cm ayrıca müşterinin

Teslim süresi: 3-7gün

Ödeme koşulları: L / C, T / T

Yetenek temini: Günde 70000m

En İyi Fiyatı Alın
Şimdi İletişime Geçin
Özellikler
Vurgulamak:

tek çekirdekli elektrik kablosu

,

tuv güneş kablosu

Ürün adı:
4mm2 DC XLPE güneş kablosu
şimdiki:
55A
İzolasyon Malzemesi:
XLPE
yapı:
56 / 0.3 mm
İletken Malzemesi:
Bükülü kalaylı bakır
Kablo OD:
5.7mm
direnç:
≤5.09 (Ω / KM)
Nominal Gerilim:
AC Uo / U0.6 ~ 1.0KV, DC1.5KV
renk:
Siyah kırmızı
Sıcaklık aralığı:
-40 ℃ ~ 90 ℃
Ürün adı:
4mm2 DC XLPE güneş kablosu
şimdiki:
55A
İzolasyon Malzemesi:
XLPE
yapı:
56 / 0.3 mm
İletken Malzemesi:
Bükülü kalaylı bakır
Kablo OD:
5.7mm
direnç:
≤5.09 (Ω / KM)
Nominal Gerilim:
AC Uo / U0.6 ~ 1.0KV, DC1.5KV
renk:
Siyah kırmızı
Sıcaklık aralığı:
-40 ℃ ~ 90 ℃
Açıklama
Neme dayanıklı tek damarlı tel, güneş ışığına dayanıklı 4mm tek damarlı kablo



TÜV EN50618 12AWG 4mm2 1.5KV DC XLPE güneş kablosu çift yalıtım UV direnci



İnşaat



(1) İletken: Kalaylı tavlanmış bakır
(2) İzolasyon: 120 ° C XLPE, siyah
(3) Ceket: 120 ° C XLPE, siyah veya kırmızı


1. Nominal Gerilim: U0 / U = 600 / 1000V AC, 1000 / 1800V DC;
2. Test Gerilimi: 6500V, 50Hz, 5Min.
3. Sıcaklık Derecesi: 45oC ila + 125oC, -40oF ila + 257oF, Ortam sıcaklığı: 25years (TUV) -40oC ila + 90oC, -40oF ila + 194oF, Maks. Kısa devre sıcaklığı: 280oC, + 536oF.
4. Bükülme Yarıçapı: Sabit tesisat> 4X Ara sıra taşındı> 5X



tip Enine kesit Strand Tasarım İletken Çapı İletken Direnci Dış çap Nominal Gerilim Anma akımı
H1Z2Z2-K 1x4mm2 4mm2 56x φ0.3mm 2.6 mm 5,09 Ω / km 5.7mm 1500VDC 55A



Uygulamalar


Bölüm 690.31 (A) ve Ulusal Elektrik Yasası (NEC) 'de tarif edilen topraklanmış ve topraklanmamış fotovoltaik güç sistemlerinin ara bağlantı kablolaması için 90 ° C ıslak veya 105 ° C kuru 2000V sınıfı tek iletkenli, güneş ışığına dayanıklı, fotovoltaik tel , NFPA 70


Seçenekler:


Renkli faz kimlik şeritleri istek üzerine temin edilebilir
İstek üzerine çoklu-plexing


Özellikleri:


Islak ve kuru 90 ° C
Yüksek sıcaklıklarda deformasyona dayanıklı
Mükemmel nem direnci,
Geniş bir sıcaklık aralığında kararlı elektriksel özellikler
Ezilme ve sıkıştırma kesiklerine karşı mükemmel direnç
Çoğu yağlara ve kimyasallara karşı dayanıklı
UV / güneş dayanıklı
-40 ° C'de soğuk bükme testini karşılar



Ürün adı TÜV Standart Güneş Kablosu
Model numarası. H1Z2Z2-K 1x 4mm2
Voltaj Yüksek Gerilim Kablosu
İzolasyon Malzemesi XLPE
Malzeme Şekli Yuvarlak Tel
belgeleme ROSH, CE, TÜV
Standartlar TÜV EN50618
çekirdekler 1 Çekirdek
Taşıma Paketi Demir-Ahşap Davul, Demir Davul
Uygulama İnşaat, Yeraltı, Endüstriyel, Güç İstasyonu
Kılıf Malzemesi XLPE
Tel Çekirdek Malzemesi Kalaylı Bakır
Enine kesit 4mm2




ad PV Kablosu
Ürün açıklaması İç ve dış mekan güneş enerjisi kurulumlarında, elektrik tesisatı, iç ve dış mekanlarda, patlamaya eğilimli alanlarda, fabrikalarda, endüstriyel ve tarımsal endüstrilerde yaygın olarak kullanılır.
Ürün Özellikleri Halojensiz düşük duman, iyi soğuk, ultraviyole, ozon ve hava şartlarına dayanıklı.
Alev geciktirici, kesme direnci ve penetrasyon direnci.
Kablo koruma seviyesi Ⅱ seviyesi.
Yalıtım malzemeleri olarak 150 ℃ fotovoltaik kablo radyasyonu ile halojen içermeyen alev geciktirici, ana hammadde olarak halojen içermeyen, toksik olmayan modifiye polietilen ince hengjing reçinesidir, halojen içermez, toksik olmayan, alev geciktirici, ısı sabitleyici, dumanı ortadan kaldırır ajan, koruyucu, gübre gibi, halojen, ağır metaller, fosfor içermez.
ROHS'ye uygundur ve daldırma işleminden sonra yalıtım direnci küçüktür.
Elektriksel 1. dc direnci: 20 ℃ iletken tel çekirdek dc direnci bitmiş kablo 5.09 Ω / km daha büyük değildir
2. İzolasyon direnci: 20 at 'da kablonun bitmiş yalıtım direnci 1014 Ω' den az olmamalıdır.Cm, 90 at 'da bitmiş kablo yalıtım direnci 1011 Ω' den az değildir.Santimetre
3. Kılıf yüzey direnci: bitmiş kablo kılıf yüzeyinin direnci 109 Ω'dan az olmamalıdır.
Kablo yapısı İletken: kalaylı bakır tel 2.5, 4, 6, 10, 16 mm ^ 2 PV1 - F
25, 16 ve 10, 6, 4, 2 mm ^ 2 PV kablosu
İzolasyon: Düşük duman ve halojen malzeme ile> 0.5mm kalınlığında ve müşterinin belirtilen limitini karşılar.
Kılıf: düşük duman ve halojensiz malzeme kalınlığı> 0.5mm.
Ayrıntılı parametreler Ortam sıcaklığı: - 40 ℃ ~ + 90 ℃
İletkenin en yüksek sıcaklığı: 120 ℃ (kısa devre sıcaklığında 200 ℃ 5 sn izin verin)
Sınırlı voltaj: AC0.6 / 1kv dc1.8kv.


(Ayrıca 2.5mm2, 6mm2, 10mm2 ve 16mm2'nin tek çekirdeğinin yanı sıra çift çekirdekli,
lütfen gerekirse doğrudan bana danışın)

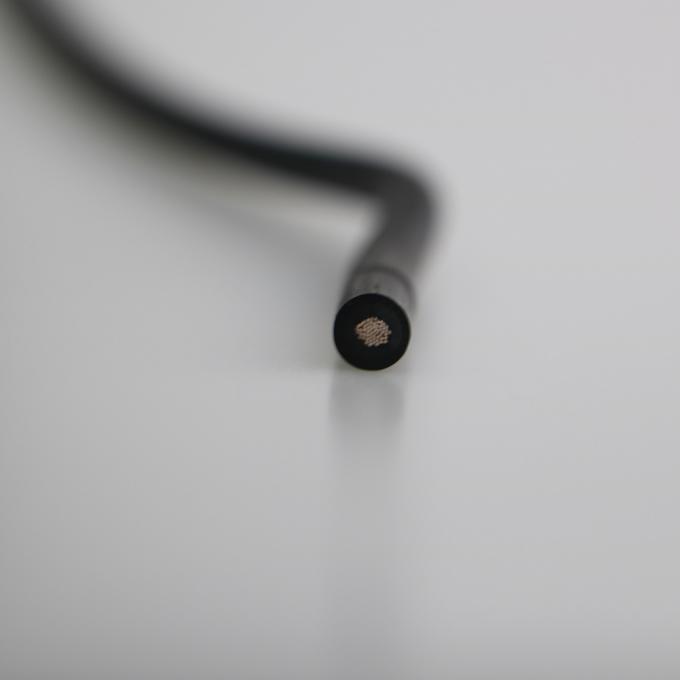

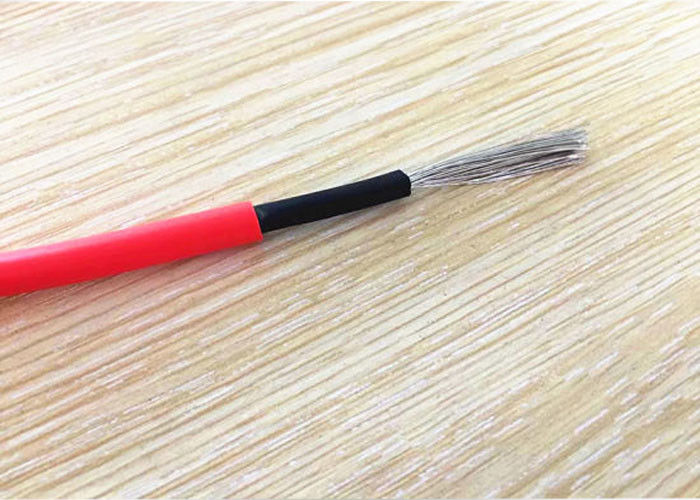

4mm2 DC XLPE güneş Kablosu resimleri
