Ürün Detayları
Menşe yeri: Çin
Marka adı: Pntech
Sertifika: TUV/CE/ISO9001
Model numarası: H1z2z2-K 1x6mm2
Ödeme ve Gönderim Koşulları
Min sipariş miktarı: 200m / Rulo
Fiyat: Negotiation
Ambalaj bilgileri: Rulo başına 200m
Teslim süresi: 3-7gün
Ödeme koşulları: L / C, T / T
Yetenek temini: Günde 70000m
Ürün adı: |
6mm pv kablosu |
yapı: |
84 / 0,28 mm |
İzolasyon Malzemesi: |
XLPO |
Ceket Malzemesi: |
XLPO |
İletken Malzemesi: |
Bükülü kalaylı bakır |
Kablo OD: |
6.6mm |
direnç: |
≤3.39 (Ω / KM) |
Nominal Gerilim: |
AC Uo / U0.6 ~ 1.0KV, DC1.5KV |
renk: |
Siyah kırmızı |
paketleme: |
Rulo başına 200m |
Ürün adı: |
6mm pv kablosu |
yapı: |
84 / 0,28 mm |
İzolasyon Malzemesi: |
XLPO |
Ceket Malzemesi: |
XLPO |
İletken Malzemesi: |
Bükülü kalaylı bakır |
Kablo OD: |
6.6mm |
direnç: |
≤3.39 (Ω / KM) |
Nominal Gerilim: |
AC Uo / U0.6 ~ 1.0KV, DC1.5KV |
renk: |
Siyah kırmızı |
paketleme: |
Rulo başına 200m |
TUV Belgeli Çift İzoleli Fotovoltaik PV Kablosu 6mm2 1000V AC 1.5KV DC
İnşaat
1. İletken:VDE 0295 Sınıf 5'e göre Kalaylı Bakır.
2. İzolasyon: Poliolefin kopolimer elektron demeti çapraz bağlı.
3. Dış Kılıf: Poliolefin kopolimer elektron demeti çapraz bağlı.
4. Kılıf Rengi: Siyah / Kırmızı / Mavi veya müşterinin isteğine göre.
Teknik özellik:
1. Nominal Gerilim: U0 / U = 600 / 1000V AC, 1000 / 1800V DC;
2. Test Gerilimi: 6500V, 50Hz, 5Min.
3. Sıcaklık Değerlendirmesi: -45ºC'den + 125ºC'ye kadar, -40ºF'den + 257ºF'ye kadar, Ortam sıcaklığı: 25 yıl (TUV) -40ºC'den + 90ºC'ye kadar, -40ºF'den + 194ºF'ye kadar.
4. Maksimum Kısa devre sıcaklığı:280ºC, + 536ºF.
5. Bükülme Yarıçapı:Sabit kurulum> 4X Ara sıra> 5X taşındı
Malzeme Özellikleri / Standartları:
1. Yangına dayanıklı performans:IEC60332-1.
2. Duman emisyonu: IEC61034; EN50268-2
3. Düşük yangın yükü:DIN51900
4. Onaylar:TUV
5. Uygulama Standartları: EN50618
Şartname :
1. Değerlendirme: Voltaj: 600 / 1000V Sıcaklık: -40 ° C - 90 ° C
2. Açıklama:
(1) İletken: Kalaylı tavlanmış bakır
(2) İzolasyon: 90 ° C XLPO, siyah
(3) Ceket: 90 ° C XLPO, siyah veya kırmızı
(4) İletken: 84 / 0.3mm
(5) Kablo Dış Çapı: 6,6 mm
3. İşaretleme: İşaretleme:
TÜV SÜD EN 50618: 2014 H1Z2Z2-K 1x6,0mm2 DC 1.5 KV NINGBO PNTECH NEW ENERGY CO., LTD
Olağanüstü Avantajlar:
1.Çift duvar yalıtımı.Elektronik kiriş çapraz bağlanmış
2. UV, yağ, gres, oksijen ve ozona karşı mükemmel direnç
3. Aşınmaya karşı mükemmel direnç
4. halojen içermez, alev geciktirici, düşük toksisite
5. Mükemmel esneklik ve sıyırma performansı
6. Yüksek akım taşıma kapasitesi
7. TUV onaylandı
Ürün adı | TUV Standart Solar Kablo |
Model numarası. | H1Z2Z2-K 1x 6mm2 |
Voltaj | Yüksek Gerilim Kablosu |
İzolasyon Malzemesi | XLPO |
Malzeme Şekli | Yuvarlak Tel |
Sertifikasyon | ROSH, CE, TÜV |
Standartlar | TÜV EN50618 |
Çekirdekler | 1 Çekirdek |
Taşıma Paketi | Demir-Tahta Tambur, Demir Tambur |
Uygulama | İnşaat, Yeraltı, Endüstriyel, Elektrik Santrali |
Kılıf Malzemesi | XLPO |
Tel Çekirdek Malzemesi | Kalaylı Bakır |
Enine kesit | 6 mm2 |
Uygulama :
İçerideki fotovoltaik sistem bileşenlerini bağlamak için özel olarak tasarlanmıştır ve
yüksek mekanik gereksinimlere ve aşırı hava koşullarına sahip bina ve ekipmanların dışında
koşullar. Kalıcı kurulumlar için.
Genel özellikleri:
Elektron ışınlı çapraz bağlantılı yalıtım ve kaplamadan yapılmış kablo;sıcağa, soğuğa, yağa, aşınmaya, ozona karşı yüksek direnç,
UV ve hava durumu;yangın durumunda geliştirilmiş reaksiyon ile.düşük duman, halojensiz, alev içermez,
alev geciktirici;esnek, sıyrılması kolay, çok az yer gereksinimi, son derece, son derece
mekanik olarak sağlam, çok uzun ömür.
Fotovotaik güç istasyonu için çift izolasyonlu, elektron ışınlı çapraz bağlı kablolar.
İsim Soyisim | PV Kablosu |
Ürün açıklaması | İç ve dış mekan güneş enerjisi tesisatlarında, elektrik tesisatlarında, iç ve dış mekanlarda, patlamaya meyilli alanlarda, fabrikalarda, endüstriyel ve tarım endüstrilerinde yaygın olarak kullanılmaktadır. |
Ürün Özellikleri | Halojen içermeyen düşük duman, iyi soğuk, ultraviyole, ozona dayanıklı ve hava şartlarına dayanıklı. |
Alev geciktirici, kesme direnci ve penetrasyon direnci. | |
Kablo koruma seviyesi Ⅱ seviyesi. | |
Yalıtım malzemeleri olarak 150 ℃ fotovoltaik kablo radyasyonu ile halojensiz alev geciktirici, ana hammadde olarak halojensiz, toksik olmayan modifiye edilmiş polietilen ince hengjing reçinedir, halojensiz, toksik olmayan, alev geciktirici, ısı stabilizatörü ekleyin, dumanı ortadan kaldırın ajan, koruyucu, gübre gibi, halojen, ağır metaller, fosfor içermez. | |
ROHS ile uyumludur ve daldırma sonrasında izolasyon direnci küçüktür. | |
Elektriksel | 1. dc direnci: 20 ℃ iletken tel çekirdek dc direncindeki bitmiş kablo 5.09 Ω / km'den fazla değil |
2. İzolasyon direnci: 20 ℃'da kablonun bitmiş izolasyon direnci 1014 Ω'dan az olmamalıdır.Cm, 90 ℃'da bitmiş kablo izolasyon direnci 1011 Ω'dan az değildir.Santimetre | |
3. Kılıf yüzey direnci: bitmiş kablo kılıf yüzeyinin direnci 109 Ω'dan az olmamalıdır. | |
Kablo yapısı | İletken: kalaylı bakır tel 2,5, 4, 6, 10, 16 mm ^ 2 PV1 - F |
25, 16 ve 10, 6, 4, 2 mm ^ 2 PV kablosu | |
İzolasyon: Düşük duman ve halojen malzeme ile> 0,5 mm kalınlığında ve müşterinin belirtilen sınırını karşılar. | |
Kılıf: düşük duman ve halojensiz malzeme kalınlığı> 0,5 mm. | |
Ayrıntılı parametreler | Ortam sıcaklığı: - 40 ℃ ~ + 90 ℃ |
İletkenin en yüksek sıcaklığı: 120 ℃ (200 ℃ kısa devre sıcaklığında 5 saniye bekleyin) | |
Sınırlı voltaj: AC0.6 / 1kv dc1.8kv. |
(Ayrıca 2.5mm2, 4mm2, 10mm2 ve 16mm2'lik tek çekirdekli, çift çekirdekli,
lütfen gerekirse doğrudan bana danışın)

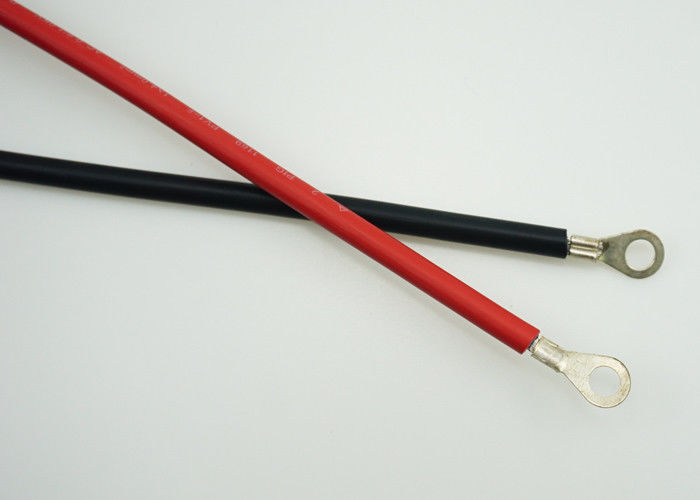

6mm DC PV Kablosu Resimleri
