Ürün Detayları
Menşe yeri: Çin
Marka adı: Pntech
Sertifika: TUV/CE/ISO9001
Model numarası: PV1-F 1x2.5mm2
Ödeme ve Gönderim Koşulları
Min sipariş miktarı: 250m / rulo
Fiyat: Negotiation
Ambalaj bilgileri: Rulo başına 250m
Teslim süresi: 3-7gün
Ödeme koşulları: L / C, T / T
Yetenek temini: Günde 70000m
Ürün adı: |
2.5mm dc güneş kablosu |
Yapı: |
50/0.25 mm |
Yalıtım Malzemesi: |
XLPE |
Ceket Malzemesi: |
XLPE |
İletken Malzeme: |
Telli kalaylı bakır |
Kablo OD: |
5,3 mm |
Direnç: |
≤8.21（Ω/KM） |
anma gerilimi: |
AC Uo/U0.6~1.0KV , DC1.8KV |
Renk: |
Siyah kırmızı |
Paketleme: |
rulo başına 250m |
Ürün adı: |
2.5mm dc güneş kablosu |
Yapı: |
50/0.25 mm |
Yalıtım Malzemesi: |
XLPE |
Ceket Malzemesi: |
XLPE |
İletken Malzeme: |
Telli kalaylı bakır |
Kablo OD: |
5,3 mm |
Direnç: |
≤8.21（Ω/KM） |
anma gerilimi: |
AC Uo/U0.6~1.0KV , DC1.8KV |
Renk: |
Siyah kırmızı |
Paketleme: |
rulo başına 250m |
TUV XLPE 2 PfG 1169 PV1-F 2.5mm DC güneş kablosu UV Dayanımı Kalaylı Bakır
Şartname :
1. Derecelendirme:Voltaj: 600/1000V Sıcaklık:-40°C-- 90°C
2. Açıklama:
(1) İletken: Kalaylı tavlanmış bakır
(2) İzolasyon:90°C XLPE, siyah
(3) Ceket:90°C XLPE , siyah veya kırmızı
3. İşaretleme: İşaretleme:
TüV 2 PfG 1169 PV1-F 1×2,5mm2 AC 0.6/1.0KV DC 1.8KV NINGBO PNTECH NEW ENERGY CO.,LTD.
Üstün Avantajlar:
1. Çift duvar yalıtımı. Elektron ışını çapraz bağlı
2. UV, yağ, gres, oksijen ve ozona karşı mükemmel direnç
3. Aşınmaya karşı mükemmel direnç
4. Halojensiz, alev geciktirici, düşük toksisite
5. Mükemmel esneklik ve soyma performansı
6. Yüksek akım taşıma kapasitesi
7. TÜV onaylı
| Tip | Geçmek | İplik | Orkestra şefi | Orkestra şefi | Dış | Oy | Oy | Ağırlık | |
| Bölüm | tasarım | çap | direnç | çap | Voltaj | akım | |||
| mm² | No.x ø (mm) | mm | Ω /km | mm | VAC/DC | A | Kg/km | ||
| PV-1*1.5 mm² | 1.5 | 30x ø 0.25 | 1.6 | 13,5 | 4.8 | 1000/1800 | 30 | 35 | |
| PV-1*2,5 mm² | 2.5 | 50x ø 0.25 | 2.0 | 8.21 | 5.3 | 1000/1800 | 41 | 50 | |
| PV-1*4.0 mm² | 4.0 | 56x ø 0.3 | 2.6 | 5.09 | 6.1 | 1000/1800 | 55 | 70 | |
| PV-1*6,0 mm² | 6.0 | 84x ø 0.3 | 3.3 | 3.39 | 7.1 | 1000/1800 | 70 | 95 | |
| PV-1*10.0 mm² | 10.0 | 80x ø 0.4 | 4.4 | 1,95 | 8.5 | 1000/1800 | 98 | 155 | |
| PV-1*16 mm² | 16.0 | 120x ø 0,4 | 5.2 | 1.24 | 10.2 | 1000/1800 | 132 | 230 | |
| PV-1*25 mm² | 25.0 | 196x ø 0.40 | 7.4 | 0.795 | 12.0 | 1000/1800 | 176 | 341 | |
| PV-1*35 mm² | 35.0 | 276x ø 0.40 | 9.00 | 0.565 | 14.0 | 1000/1800 | 218 | 467 | |
Başvuru :
İçerideki fotovoltaik sistem bileşenlerini bağlamak için özel olarak tasarlanmıştır ve
yüksek mekanik gereksinimlere ve aşırı hava koşullarına sahip bina ve ekipman dışında
koşullar .Kalıcı kurulumlar için.
Genel özellikleri:
Elektron ışını çapraz bağlı yalıtım ve kaplamadan yapılmış kablo;sıcağa, soğuğa, yağa, aşınmaya, ozona karşı yüksek direnç,
UV ve hava;yangın durumunda geliştirilmiş tepki ile.düşük duman, halojensiz, alevsiz,
alev geciktirici;esnek, soyulması kolay, çok düşük alan gereksinimi, son derece, son derece
mekanik olarak sağlam, çok uzun kullanım ömrü.
| İsim | PV Kablosu |
| Ürün açıklaması | İç ve dış mekanlarda güneş enerjisi tesisatlarında, elektrik tesisatlarında, iç ve dış mekanlarda, patlamaya açık alanlarda, fabrikalarda, endüstriyel ve tarımsal endüstrilerde yaygın olarak kullanılmaktadır. |
| Ürün Özellikleri | Halojensiz düşük duman, iyi soğuk, ultraviyole, ozona dayanıklı ve hava koşullarına dayanıklı. |
| Alev geciktirici, kesme direnci ve penetrasyon direnci. | |
| Kablo koruma seviyesi Ⅱ seviyesi. | |
| Yalıtım malzemeleri olarak 150 ℃ fotovoltaik kablo radyasyonu ile, halojen içermeyen alev geciktirici, ana hammadde olarak halojen içermeyen, toksik olmayan modifiye polietilen ince hengjing reçinesidir, halojen içermeyen, toksik olmayan, alev geciktirici, ısı sabitleyici ekleyin, dumanı ortadan kaldırın ajan, koruyucu, gübre gibi, halojen, ağır metaller, fosfor içermez. | |
| ROHS'ye uygundur ve daldırmadan sonra yalıtım direnci küçüktür. | |
| Elektriksel | 1. DC direnci: 20 ℃ iletken tel çekirdek dc direncinde bitmiş kablo 5,09 Ω/km'den büyük değil |
| 2. Yalıtım direnci: 20 ℃'de kablonun bitmiş yalıtım direnci 1014 Ω'dan az olmamalıdır.Cm, 90 ℃'de bitmiş kablo yalıtım direnci 1011 Ω'dan az değil.Santimetre | |
| 3. Kılıf yüzeyi direnci: bitmiş kablo kılıf yüzeyinin direnci 109 Ω'dan az olmamalıdır. | |
| Kablo yapısı | İletken: kalaylı bakır tel 2,5, 4, 6, 10, 16 mm ^ 2 PV1 - F |
| 25, 16 ve 10, 6, 4, 2 mm ^ 2 PV kablosu | |
| Yalıtım: > 0,5 mm kalınlığında, düşük duman ve halojen malzeme ile ve müşterinin belirlediği limiti karşılar. | |
| Kılıf: düşük duman ve halojen içermeyen malzeme kalınlığı > 0,5 mm. | |
| Ayrıntılı parametreler | Ortam sıcaklığı: - 40 ℃ ~ + 90 ℃ |
| En yüksek iletken sıcaklığı: 120 ℃ (200 ℃ kısa devre sıcaklığında 5 s'ye izin verin) | |
| Sınırlı voltaj: AC0.6/1kv dc1.8kv. |
(Ayrıca 4mm2, 6mm2 10mm2 ve 16mm2 tek çekirdekli ve çift çekirdekli üretiyoruz,
lütfen gerekirse doğrudan bana danışın)

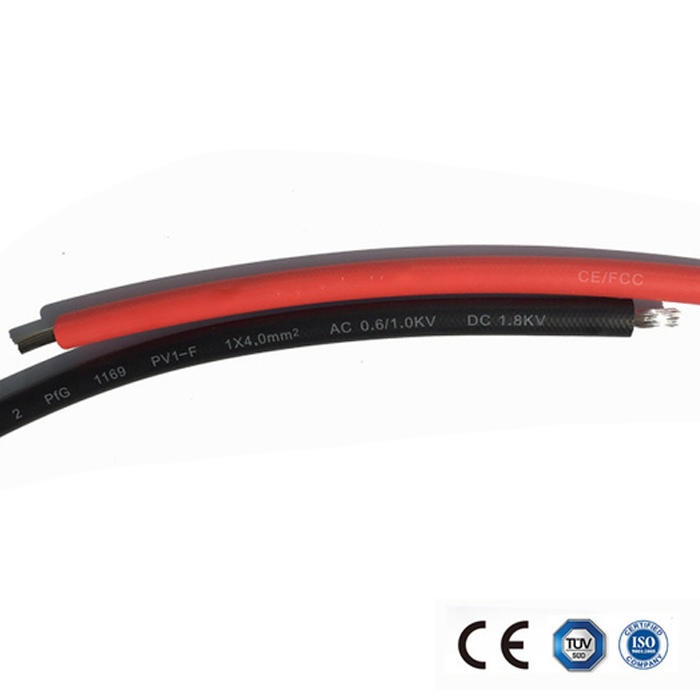

2.5mm DC Güneş Kablosu Resimleri
