Vurgulamak:
30A Solar Uzatma Kablosu
, 4mm2 Solar Uzatma Kablosu
, IP67 Güneş Paneli Uzatma Kablosu
PV Güneş Paneli Genişletme Kablosu
Esnek Bağlantı 30A Anma Akımı 3m 4mm2 Uzatma Güneş Kablosu Demeti
Kablo açıklaması:
1. Çift katmanlı yalıtım. Elektron ışınlı çapraz bağlı
2. UV, yağ, gres, oksijen ve ozona karşı mükemmel direnç
3. Aşınmaya karşı mükemmel direnç
4. Halojensiz, alev geciktirici, düşük toksisite
5. Mükemmel esneklik ve soyma performansı
6. Yüksek akım taşıma kapasitesi
7. TUV onaylı
İletken:
0.285mm nominal 56 Tel Kalaylı Tavlanmış Bakır, çekilmiş
Sınıf 110A Bakırdan AS1574'e
20C'deki Maksimum DC direnci: 5.1 ohm / km
YALITIM
Siyah XLPE tipi
Nominal Çap: 4.6mm
Nominal Duvar Kalınlığı: 1.0mm
Herhangi bir noktada minimum: 0.8mm
DIŞ KILIF
Siyah XLPE tipi
Nominal Çap: 5.9mm
Nominal Duvar Kalınlığı: 0.9mm
Yalıtım ve Dış Kılıf Arasında Talk Bariyeri
| Tip |
Çapraz |
Tel |
İletken |
İletken |
Dış |
Anma |
Anma |
Ağırlık |
| kesit |
tasarım |
çap |
direnç |
çap |
gerilim |
akım |
| mm² |
No.x ø (mm) |
mm |
Ω /km |
mm |
VAC/DC |
A |
Kg/km |
| H1Z2Z2-K 1*1.5 mm² |
1.5 |
30x ø 0.25 |
1.6 |
13.5 |
4.5 |
1000/1800 |
30 |
35 |
| H1Z2Z2-K 1*2.5 mm² |
2.5 |
36x ø 0.285 |
2.0 |
8.21 |
4.9 |
1000/1800 |
41 |
50 |
| H1Z2Z2-K 1*4.0 mm² |
4.0 |
56x ø 0.285 |
2.6 |
5.09 |
5.5 |
1000/1800 |
55 |
70 |
| H1Z2Z2-K 1*6.0 mm² |
6.0 |
84x ø 0.285 |
3.3 |
3.39 |
6.1 |
1000/1800 |
70 |
95 |
Konnektör
1. Konnektör, iç düğmeli tipte kamış dokunuşunu benimser.
2. Otomatik kilit, bağlantıyı daha kolay ve güvenilir hale getirir.
3. Popüler figür çoğu saha kurulumuna uygundur.
4. Konnektöre hızlıca.
5. Su geçirmez ve tozu önler.
6. Uzun ömürlü.
| Anma gerilimi: |
1000v |
| Anma akımı: |
22A(2.5mm2) , 30A(4mm2,6mm2) |
| Test gerilimi: |
6KV(50Hz) |
| Koruma derecesi: |
IP67/IP2X |
| Yalıtım malzemesi: |
PC/PA/PPO/TPE |
| Temas malzemesi: |
Gümüş kaplı bakır |
| Çalışma sıcaklığı: |
-40°C~+90°C |
| Güvenlik sınıfı: |
2 |
| Alev sınıfı: |
UL94-V0 |
| Fiş konnektörlerinin temas direnci: |
≤5mΩ |
| Takma kuvveti: |
≤50N |
| Çıkarma kuvveti: |
≥50N |
| Uygun kablo: |
2.5mm2/4mm2/6mm2(AWG14/12/10) |
| Kilitleme sistemi: |
Geçmeli |
| Ürün No. |
DC-DC |
| Anma gerilimi |
TUV 1000V DC |
| Anma akımı |
30A |
| Uygun kablo kesitleri |
2.5mm2 ~ 10.0mm2 / 14AWG ~ 8AWG |
| Terminal boyutu |
Φ4.0mm |
| Test gerilimi |
DC 8KV 1dk |
| Kirlilik derecesi |
2 |
| Koruma sınıfı |
Sınıf II |
| Terminal Malzemesi |
Kalaylı bakır |
| Temas direnci |
≤ 5mΩ |
| Yalıtım Malzemeleri |
PPC |
| IP derecesi |
IP67(IEC 60529) |
| Çekme kuvveti |
≥ 50N |
| Takma Kuvveti |
≤ 50N |
| Test sıcaklığı |
-40ºC~ +85ºC |
| Alev Sınıfı |
UL94V - 0 |
Montaj Talimatları
Kendi kendine montaj sırasında, belirtilenler dışındaki parçalar ve aletler kullanılırsa veya burada açıklanan hazırlık ve montaj talimatlarına uyulmazsa, ne güvenlik ne de teknik verilerle uyumluluk garanti edilemez.
Elektrik çarpmasına karşı koruma için, PV Konnektörleri montaj veya sökme sırasında güç kaynağından izole edilmelidir
Nihai ürün, elektrik çarpmasına karşı koruma sağlamalıdır
Yük altında fişi çekme: PV fiş bağlantıları yük altındayken fişten çekilmemelidir. DC/AC dönüştürücüyü kapatarak veya AC devre kesiciyi keserek yük altında olmayan bir duruma getirilebilirler. Gerilim altındayken takma ve çıkarma izin verilir
Bağlantısı kesilen konnektörler, sızdırmazlık kapakları ile kir ve sudan korunmalıdır.
Takılan parçalar su geçirmez IP67'dir
Avantaj:
• Basit, hızlı, güvenli ve etkili saha montajı
• Bağımsız olarak geliştirin, yenilikçi tasarım, bağımsız fikri mülkiyet haklarına sahip olun, doğrudan konnektöre uyarlanabilir
• Yüksek mekanik dayanıklılık
• Yüksek akım ve gerilim taşıma: 30A, 1000VDC
• Düşük geçiş direnci
• Yenilikçi sızdırmaz, su geçirmez, toz direnci tasarımı: IP68
• Mükemmel plastik malzeme, UL 94-V0, geniş sıcaklık aralığı: -40°c ila 90°c, uzun süreli dış mekan uygulaması için hava ve UV'ye dayanıklı
• TUV tarafından onaylanmıştır

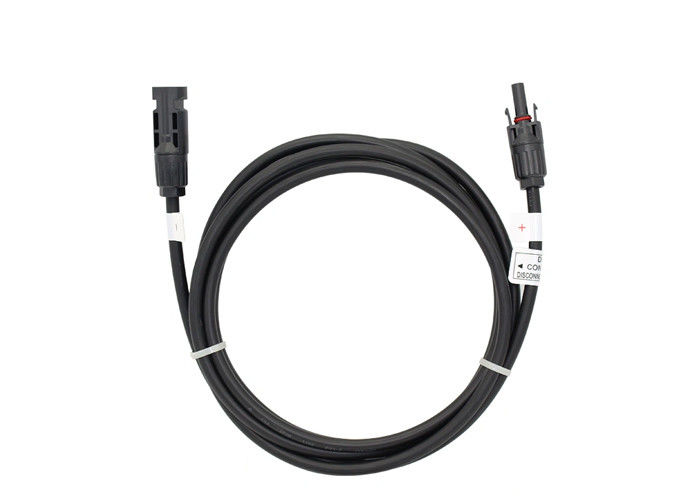

4mm2 Güneş Uzatma Kablosunun Resmi
SSS:
1. Teklifi ne zaman alabilirim?
Soruşturmayı aldıktan sonraki 24 saat içinde, fiyatı almak için çok aceleniz varsa, lütfen bizi arayın ve kablo hakkında eksiksiz özellikleri verin. Fiyat yakında hesaplanacaktır.
2. Teslimat ne kadar sürer?
Genellikle ödemeden sonraki 3-4 iş günü içinde, ağırlıklı olarak miktara göre.
3. Ödeme koşullarınız nedir?
T/T (banka havalesi), L/C kabul ediyoruz
4. Özelleştirilmiş siparişi kabul ediyor musunuz?
Evet, yapıyoruz.
5. OEM ve ODM sunuyor musunuz?
Evet. OEM ve ODM mevcuttur.
