Ürün Detayları
Menşe yeri: Çin
Marka adı: Pntech
Sertifika: ISO9001/TUV/CE
Model numarası: H1Z2Z2-K 1x4mm2
Ödeme ve Gönderim Koşulları
Min sipariş miktarı: 100m
Fiyat: Negotiation
Ambalaj bilgileri: 100m / rulo, 250m / rulo, karton başına 500m
Teslim süresi: 3-10days
Ödeme koşulları: L / C, T / T
Yetenek temini: Günde 70000m
Ürün adı: |
güneş dc tel kablo 4mm2 |
Kondüktör: |
KALAYLI BAKIR |
paketleme: |
1000m / davul |
Kablo OD: |
5,85 mm |
DC gerilimi: |
1500V |
renk: |
Kırmızı siyah |
Ürün adı: |
güneş dc tel kablo 4mm2 |
Kondüktör: |
KALAYLI BAKIR |
paketleme: |
1000m / davul |
Kablo OD: |
5,85 mm |
DC gerilimi: |
1500V |
renk: |
Kırmızı siyah |
Çift izolasyon XLPO Çatı Fotovoltaik Sistem H1Z2Z2-K Solar DC Tel Kablo 4mm2
Ürün Açıklaması
Güneş kablolarında kullanılan iletken, hat kayıplarının en aza indirilmesi ve projenin güvenilir olmasıyla sonuçlanan saf EC sınıfı olmalıdır.
Kablolar, aşırı kötü hava koşullarına dayanma kabiliyetine sahip ve güneş sistemine güvenlik ve uzun ömür veren yeterli UV direnç özelliklerine sahip yüksek dereceli yalıtıma sahip olmalıdır.
Daha fazla güvenlik ve ömür için, iletkeni uzun süre bakır üzerindeki nem ve kimyasal reaksiyondan koruyan kalay kaplı bakır iletken kullanmalıyız.
Uygulama: | Fotovoltaik güç kaynağı sisteminde kullanılmak üzere tasarlanmıştır.Serbest hareketli, sabit veya asılı olarak kurulabilir.Kablo tavalarına, kanallara, duvarların üstüne veya içine de monte edilebilirler. |
---|---|
Kondüktör: | Kalaylı bakır |
İzolasyon: | Elektron Işını XLPE |
Kılıf: | UV ışınlarına dayanıklı XLPE |
Standartlar: | AS / NZS 5000.2 |
Voltaj: | 0.6 / 1 kV AC veya 1.8kV DC |
Ambalaj Boyu: | 100m, 500m |
Normal Çalışma Sıcaklığı: | 75 ° C |
Standartlar: | AS / NZS 5033.2012, TUV 2 Pfg'nin PV1-F'si 1169 / 08.2007 |
Çekirdek rengi: | Tek çekirdekli: kırmızı veya siyah |
Kılıf rengi: | Siyah |
Çalışma sıcaklığı: | -40 ° C ile 90 ° C |
Maksimum İletken sıcaklığı: | 120 ° C |
Yangın performansı: | Tek bir kablonun dikey alev yayılımı: IEC60332-1 Duman yoğunluğu: IEC61034, EN50268-2 |
Bu kadar çok çevre sorununa sahip olan, doğal kaynakların israf edilmesi ve doğaya özen gösterilmemesi nedeniyle yeryüzü kurur ve insanoğlu alternatif yollar bulmanın yollarını arar, alternatif enerji enerjisi zaten bulunur ve Güneş Enerjisi olarak adlandırılır. , Güneş enerjisi fotovoltaik endüstrisi, zaman içinde fiyatları düştükçe ve birçok insan güneş enerjisini ofisleri veya ev elektriği için bir alternatif olarak gördükçe giderek daha fazla ilgi görüyor.Ucuz, temiz ve güvenilir buluyorlar.Güneş enerjisine artan ilginin arka planında, kalaylı bakır, 1.5mm, 2.5mm, 4.0mm vb. Malzemelerden oluşan güneş kablolarına olan talebin artması beklenmektedir biraz sonra anlatılacaktır.Güneş kabloları, güneş enerjisi enerjisi üretiminin mevcut iletim ortamlarıdır.Doğa dostudurlar ve öncekilerden çok daha güvenlidirler.Güneş panellerini birbirine bağlıyorlar.
Teknik veri
Orkestra şefi: Bükülü kalaylı bakır
IEC 60228 sınıf 5'e bakın
İç İzolasyon: XLPE
Dış Kılıf: XLPE
Renk: Siyah ve Kırmızı
Ürün Kod Numarası | Boyut (mm2) | İletken çapıN / mm | İzolasyon çapı (mm) | Nominal Kılıf çapı (mm) | Net Ağırlık / 1000 metre (kg) |
PV1-F 1x1,5 mm2 | 1.5 | 30 / 0.25 | 3.1 | 4.7 | 39 |
PV1-F 1x2,5 mm2 | 2.5 | 49 / 0.25 | 3.6 | 5.3 | 48 |
PV1-F 1x4 mm2 | 4 | 56 / 0.285 | 4.1 | 5.8 | 68 |
PV1-F 1x6 mm2 | 6 | 84 / 0.285 | 4.7 | 6.4 | 88 |
PV1-F 1x10 mm2 | 10 | 80 / 0,40 | 5.6 | 7.5 | 132 |
PV1-F 1x16 mm2 | 16 | 126 / 0,40 | 7.55 | 10.2 | 205 |
Uygulama :
Güç üretimi için güneş panellerine ve kablolama, bağlantı, özellikle dış mekan için uygun bileşenlere uygulanır.Güneş ışığına direnç, yaşlanma karşıtı, Düşük dumanlı halojensiz alev geciktirici malzemeler, daha yüksek sınıf, daha fazla güvenlik.
İsim Soyisim | PV Kablosu |
Ürün açıklaması | İç ve dış mekan güneş enerjisi tesisatlarında, elektrik tesisatlarında, iç ve dış mekanlarda, patlamaya meyilli alanlarda, fabrikalarda, endüstriyel ve tarım endüstrilerinde yaygın olarak kullanılmaktadır. |
Ürün Özellikleri | Halojensiz düşük duman, iyi soğuk, ultraviyole, ozona dayanıklı ve hava şartlarına dayanıklı. |
Alev geciktirici, kesme direnci ve penetrasyon direnci. | |
Kablo koruma seviyesi Ⅱ seviyesi. | |
Yalıtım malzemeleri olarak 150 ℃ fotovoltaik kablo radyasyonu ile halojensiz alev geciktirici, ana hammadde olarak halojensiz, toksik olmayan modifiye edilmiş polietilen ince hengjing reçinedir, halojensiz, toksik olmayan, alev geciktirici, ısı stabilizatörü ekleyin, dumanı ortadan kaldırın ajan, koruyucu, gübre gibi, halojen, ağır metaller, fosfor içermez. | |
ROHS ile uyumludur ve daldırma sonrasında izolasyon direnci küçüktür. | |
Elektriksel | 1. dc direnci: 20 ℃ iletken tel çekirdek dc direncindeki bitmiş kablo 5.09 Ω / km'den fazla değil |
2. İzolasyon direnci: 20 ℃'da kablonun bitmiş izolasyon direnci 1014 Ω'dan az olmamalıdır.Cm, 90 ℃'da bitmiş kablo yalıtım direnci 1011 Ω'dan az değildir.Santimetre | |
3. Kılıf yüzey direnci: bitmiş kablo kılıf yüzeyinin direnci 109 Ω'dan az olmamalıdır. | |
Kablo yapısı | İletken: kalaylı bakır tel 2,5, 4,6,10,16 mm2 PV1 - F |
25,16 ve 10, 6,4,2,5 mm2 PV tel | |
İzolasyon: Düşük duman ve halojen malzeme ile> 0,5 mm kalınlığında ve müşterinin belirtilen sınırını karşılar. | |
Kılıf: düşük duman ve halojensiz malzeme kalınlığı> 0,5 mm. | |
Ayrıntılı parametreler | Ortam sıcaklığı: - 40 ℃ ~ + 90 ℃ |
İletkenin en yüksek sıcaklığı: 120 ℃ (200 ℃ kısa devre sıcaklığında 5 saniye bekleyin) | |
Sınırlı voltaj: AC0.6 / 1kv dc1.8kv. |
(Ayrıca 2.5mm2, 6mm2, 10mm2 ve 16mm2'lik tek çekirdekli, çift çekirdekli,
lütfen gerekirse doğrudan bana danışın)

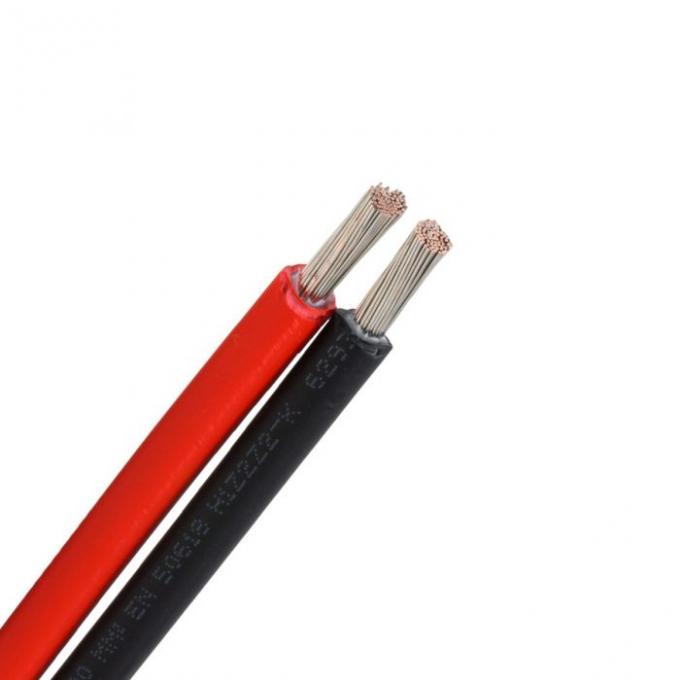

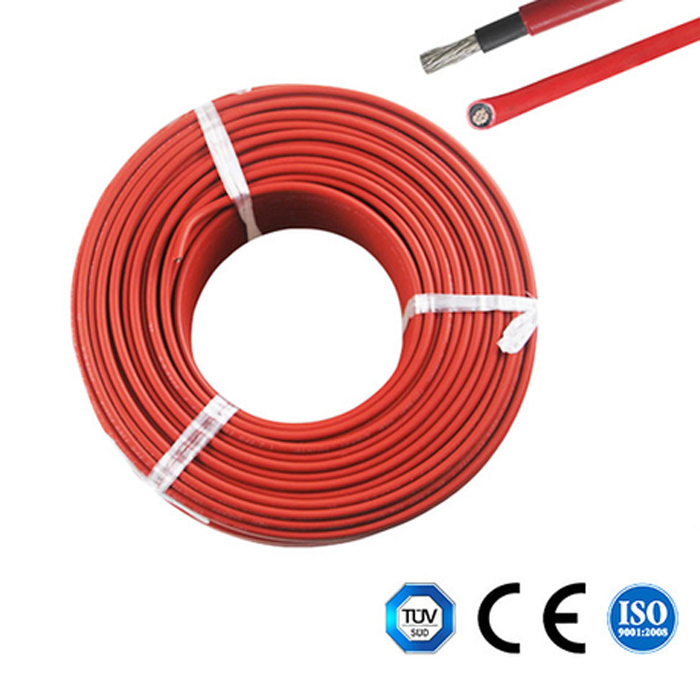

Güneş dc tel kablosunun resmi4 mm
