Ürün Detayları
Menşe yeri: Çin
Marka adı: Pntech
Sertifika: ISO9001/TUV/CE
Model numarası: H1Z2Z2-K 1x4mm2
Ödeme ve Gönderim Koşulları
Min sipariş miktarı: 100m
Fiyat: Negotiation
Ambalaj bilgileri: 100m / rulo, karton başına 500m
Teslim süresi: 3-10days
Ödeme koşulları: L / C, T / T
Yetenek temini: Günde 70000m
Ürün adı: |
4mm2 DC kablo |
Nominal Gerilim: |
1500VDC |
Sıcaklık: |
-40 ° C ile 90 ° C |
paketleme: |
250m / rulo |
İletken Malzemesi: |
Bakır kalaylı |
Uygulama: |
güç istasyonu |
Ürün adı: |
4mm2 DC kablo |
Nominal Gerilim: |
1500VDC |
Sıcaklık: |
-40 ° C ile 90 ° C |
paketleme: |
250m / rulo |
İletken Malzemesi: |
Bakır kalaylı |
Uygulama: |
güç istasyonu |
TUV EN50618 Bakır Çekirdekli Halojensiz Güneş pv sistemi için 4mm2 dc kablo
Şartname
1.Değerlendirme: Voltaj: 600 / 1000V Sıcaklık: -40 ° C - 90 ° C
2. Açıklama:
(1) İletken: Kalaylı tavlanmış bakır
(2) İzolasyon: 90 ° C XLPE, siyah
(3) Ceket: 90 ° C XLPE, siyah veya kırmızı
3. İşaretleme: TUV SUD EN50618: 2014 H1Z2Z2-K (CQC NB / T42073-2016 PV-YJYJ) DC 1.5KV 1x4.0mm 2 NINGBO PNTECH NEW ENERGY CO., LTD.
4. Uygulama: Bina içinde ve dışında fotovoltaik sistem bileşenlerini ve yüksek mekanik gereksinimleri ve aşırı hava koşulları olan ekipmanları bağlamak için özel olarak tasarlanmıştır. Kalıcı kurulumlar için.
5. Genel özellikler: Elektron ışınlı çapraz bağlı yalıtım ve kaplamadan yapılmış kablo;sıcağa, soğuğa, yağa, aşınmaya, ozon, UV ve hava koşullarına karşı yüksek direnç;yangın durumunda geliştirilmiş reaksiyon ile.düşük duman, halojensiz, alev içermeyen, alev geciktirici;esnek, sıyrılması kolay, çok az yer gereksinimi, son derece mekanik olarak son derece sağlam, çok uzun ömür.
| Tür | Enine kesit | Strand Tasarımı | İletken Çapı | İletken Direnci | Dış çap | Anma Gerilimi | Anma akımı |
| H1Z2Z2-K 1x2,5 mm2 | 2,5 mm2 | 36x φ0.285mm | 2.0 mm | 8.21 Ω / km | 5,4 mm | 1500VDC | 50A |
| H1Z2Z2-K 1x4mm2 | 4 mm2 | 56x φ0.285mm | 2,6 mm | 5.09 Ω / km | 5,9 mm | 1500VDC | 70A |
| H1Z2Z2-K 1x6mm2 | 6 mm2 | 84x φ0.285mm | 3,3 mm | 3,52 Ω / km | 6,7 mm | 1500VDC | 95A |
| H1Z2Z2-K 1x10mm2 | 10mm2 | 80x φ0,4 mm | 4,4 mm | 1,95 Ω / km | 7,4 mm | 1500VDC | 98A |
| H1Z2Z2-K 1x16mm2 | 16 mm2 | 120x φ0,4 mm | 5,2 mm | 1,24 Ω / km | 9,2 mm | 1500VDC | 132A |
Uygulama :
Güç üretimi için güneş panellerine ve kablolamanın ilgili bileşenlerine uygulanır, özellikle dış mekan için uygundur.Güneş ışığına direnç, yaşlanma karşıtı, Düşük dumanlı halojensiz alev geciktirici malzemeler, daha yüksek sınıf, daha fazla güvenlik.
| İsim | PV Kablosu |
| Ürün açıklaması | İç ve dış mekan güneş tesisatlarında, elektrik tesisatlarında, iç ve dış mekanlarda, patlamaya meyilli alanlarda, fabrikalarda, endüstriyel ve tarım endüstrilerinde yaygın olarak kullanılmaktadır. |
| Ürün Özellikleri | Halojensiz düşük duman, iyi soğuk, ultraviyole, ozona dayanıklı ve hava şartlarına dayanıklı. |
| Alev geciktirici, kesme direnci ve penetrasyon direnci. | |
| Kablo koruma seviyesi Ⅱ seviyesi. | |
| Yalıtım malzemeleri olarak 150 ℃ fotovoltaik kablo radyasyonu ile halojensiz alev geciktirici, ana hammadde olarak halojensiz, toksik olmayan modifiye edilmiş polietilen ince hengjing reçinedir, halojensiz, toksik olmayan, alev geciktirici, ısı stabilizatörü ekleyin, dumanı ortadan kaldırın ajan, koruyucu, gübre gibi, halojen, ağır metaller, fosfor içermez. | |
| ROHS ile uyumludur ve daldırma sonrasında izolasyon direnci küçüktür. | |
| Elektriksel | 1. dc direnci: 20 ℃ iletken tel çekirdek dc direncindeki bitmiş kablo 5.09 Ω / km'den fazla değil |
| 2. İzolasyon direnci: 20 ℃'da kablonun bitmiş izolasyon direnci 1014 Ω'dan az olmamalıdır.Cm, 90 ℃'da bitmiş kablo izolasyon direnci 1011 Ω'dan az değildir.Santimetre | |
| 3. Kılıf yüzey direnci: bitmiş kablo kılıf yüzeyinin direnci 109 Ω'dan az olmamalıdır. | |
| Kablo yapısı | İletken: kalaylı bakır tel 2,5, 4,6,10,16 mm2 PV1 - F |
| 25,16 ve 10, 6,4,2,5 mm2 PV tel | |
| İzolasyon: Düşük duman ve halojen malzeme ile> 0,5 mm kalınlığında ve müşterinin belirtilen sınırını karşılar. | |
| Kılıf: düşük duman ve halojen içermeyen malzeme kalınlığı> 0,5 mm. | |
| Ayrıntılı parametreler | Ortam sıcaklığı: - 40 ℃ ~ + 90 ℃ |
| En yüksek iletken sıcaklığı: 120 ℃ (200 ℃ kısa devre sıcaklığında 5 saniye bekleyin) | |
| Sınırlı voltaj: AC0.6 / 1kv dc1.8kv. |
(Ayrıca 2.5mm2, 6mm2, 10mm2 ve 16mm2'lik tek çekirdekli, çift çekirdekli,
lütfen gerekirse doğrudan bana danışın)

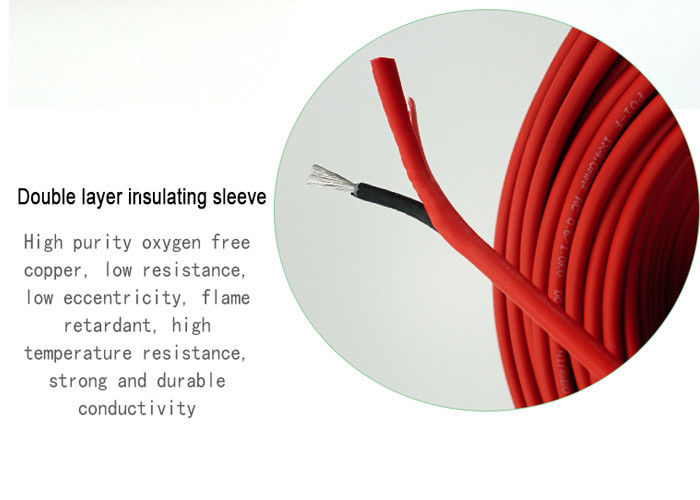

4 mm2 DC kablo resmi
