95kg / Km XLPE Kılıf DC Güç 6mm Güneş Paneli Kablosu
Ücretsiz numune ve kuponlar için bana ulaşın.
Naber:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.
xÜrün ayrıntıları
| Ürün adı | 6mm Güneş Paneli Kablosu | Kılıf | XLPE |
|---|---|---|---|
| HS KODU | 8544492100 | renk | Siyah veya kırmızı |
| ağırlık | 95kg / km | paketleme | 200 m / rulo |
| Vurgulamak | 6mm Güneş Paneli Kablosu,XLPE Kılıf Güneş Paneli Kablosu |
||
Ürün Açıklaması
TUV EN50618 CE ISO9001 Siyah Kırmızı tel DC güç 6mm Güneş Paneli Kablo
Specificate
a) İletken boyutunu aynı tutun, kablo sistemi tasarımcısının 90C'ye kadar kablo yüklemesini düşünmesini sağlar (
yastık) ve daha uzun bir kablo ömrü sağlayacaktır
b) Kablo sistemi tasarımcısı için bir boyut daha düşük düşünmek için bir fırsat vardır, böylece benzeri görülmemiş maliyet azaltma sunar
avantajlar teknik avantaj
Kablo yapısı:
0.65 / 1.1KV Sınıfı Bükülü bakır iletken, XLPE İzoleli, XLPE İç / Dış Kılıflı Kablolar EN50618 veya diğer Uluslararası Standartlara Uygun
| tip | Enine kesit | Strand Tasarım | İletken Çapı | İletken Direnci | Dış çap | Nominal Gerilim | Anma akımı |
| H1Z2Z2-K 1x2.5mm2 | 2.5mm2 | 36x φ0.285mm | 2.0mm | 8,21 Ω / km | 5.4mm | 1500VDC | 50A |
| H1Z2Z2-K 1x4mm2 | 4mm2 | 56x φ0.285mm | 2.6 mm | 5,09 Ω / km | 5.9mm | 1500VDC | 70A |
| H1Z2Z2-K 1x6mm2 | 6mm2 | 78x φ0.285mm | 3.3mm'dir | 3,52 Ω / km | 6.7mm | 1500VDC | 95A |
| H1Z2Z2-K 1x10mm2 | 10mm2 | 80x φ0.4mm | 4.4mm | 1,95 Ω / km | 7.4mm | 1500VDC | 98A |
| H1Z2Z2-K 1x16mm2 | 16mm2 | 120x φ0.4mm | 5.2mm | 1,24 Ω / km | 9.2mm | 1500VDC | 132A |
İletken: Kalaylı Bakır, VDE0295 / IEC60228, Sınıf 5'e göre
İzolasyon: Elektron demeti çapraz bağlı Poliolefin Kopolimer TUV 2PfG / 1169
Kılıf: Elektron ışını çapraz bağlı Poliolefin Kopolimer TUV 2PfG / 1169
Nominal Gerilim: AC 600 / 1000V DC 1000 / 1800V
Karakteristik: Isıya dayanıklı alev geciktirici, UV / ozon / hidroliz / iklim direnci
Kılıf Renk: siyah veya müşterinin requeit göre
Sıcaklık Derecesi: 45 ° C ila + 125 ° C -40 ° F ila + 257 ° F
Ortam sıcaklığı: 25 yıl (TUV) -40 ° C ila + 90 ° C -40 ° F ila + 194 ° F
Maks. Kısa devre sıcaklığı: 280 ° c, + 536 ° F
Bükülme Yarıçapı: Sabit tesisat> 4X Ara sıra taşındı> 5X
Uygulama :
İç ve dış fotovoltaik sistem bileşenlerini bağlamak için özel olarak tasarlanmıştır.
yüksek mekanik gereksinimlere ve aşırı hava şartlarına sahip bina ve ekipmanların dışında
Kalıcı kurulumlar için.
| ad | PV Kablosu |
| Ürün açıklaması | İç ve dış mekan güneş enerjisi kurulumlarında, elektrik tesisatı, iç ve dış mekanlarda, patlamaya eğilimli alanlarda, fabrikalarda, endüstriyel ve tarımsal endüstrilerde yaygın olarak kullanılır. |
| Ürün Özellikleri | Halojensiz düşük duman, iyi soğuk, ultraviyole, ozon ve hava şartlarına dayanıklı. |
| Alev geciktirici, kesme direnci ve penetrasyon direnci. | |
| Kablo koruma seviyesi Ⅱ seviyesi. | |
| Yalıtım malzemeleri olarak 150 ℃ fotovoltaik kablo radyasyonu ile halojen içermeyen alev geciktirici, ana hammadde olarak halojen içermeyen, toksik olmayan modifiye polietilen ince hengjing reçinesidir, halojen içermez, toksik olmayan, alev geciktirici, ısı sabitleyici, dumanı ortadan kaldırır ajan, koruyucu, gübre gibi, halojen, ağır metaller, fosfor içermez. | |
| ROHS'ye uygundur ve daldırma işleminden sonra yalıtım direnci küçüktür. | |
| Elektriksel | 1. dc direnci: 20 ℃ iletken tel çekirdek dc direnci bitmiş kablo 5.09 Ω / km daha büyük değildir |
| 2. İzolasyon direnci: 20 at 'da kablonun bitmiş yalıtım direnci 1014 Ω' den az olmamalıdır.Cm, 90 at 'da bitmiş kablo yalıtım direnci 1011 Ω' den az değildir.Santimetre | |
| 3. Kılıf yüzey direnci: bitmiş kablo kılıf yüzeyinin direnci 109 Ω'dan az olmamalıdır. | |
| Kablo yapısı | İletken: kalaylı bakır tel 2.5, 4,6,10,16 mm2 PV1 - F |
| 25,16 ve 10, 6,4,2,5 mm2 PV kablo | |
| İzolasyon: Düşük duman ve halojen malzeme ile> 0.5mm kalınlığında ve müşterinin belirtilen limitini karşılar. | |
| Kılıf: düşük duman ve halojensiz malzeme kalınlığı> 0.5mm. | |
| Ayrıntılı parametreler | Ortam sıcaklığı: - 40 ℃ ~ + 90 ℃ |
| İletkenin en yüksek sıcaklığı: 120 ℃ (kısa devre sıcaklığında 200 ℃ 5 sn izin verin) | |
| Sınırlı voltaj: AC0.6 / 1kv dc1.8kv. |
(Ayrıca 2.5mm2, 6mm2, 10mm2 ve 16mm2'nin tek çekirdeğinin yanı sıra çift çekirdekli,
lütfen gerekirse doğrudan bana danışın)

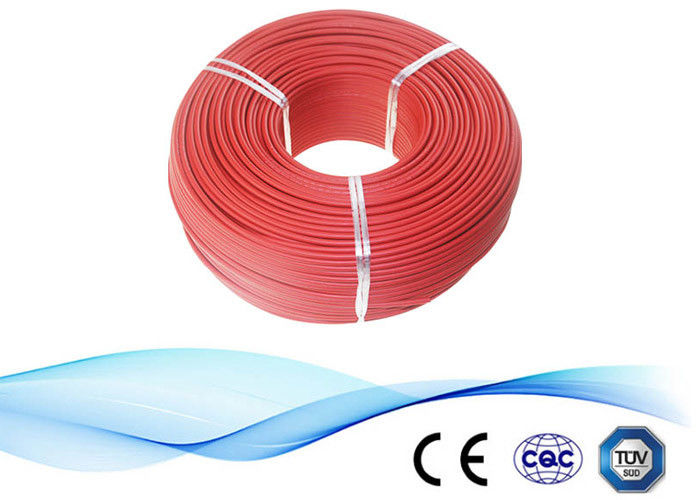

Resmi 6mm Güneş Paneli Kablosu
