Ürün Detayları
Menşe yeri: Çin
Marka adı: Pntech
Sertifika: ISO9001/TUV/CE
Model numarası: PV1-F 1x4mm2
Ödeme ve Gönderim Koşulları
Min sipariş miktarı: 100m
Fiyat: Negotiation
Ambalaj bilgileri: 100m / rulo karton başına 500m
Teslim süresi: 3-10days
Ödeme koşulları: L / C, T / T
Yetenek temini: Günde 70000m
Ürün adı: |
4mm2 Elektrik Kablosu |
DC gerilimi: |
1800V |
HS KODU: |
8544492100 |
renk: |
Siyah veya kırmızı |
Anahtar kelimeler: |
Solar DC Kablo |
paketleme: |
100m / rulo |
Ürün adı: |
4mm2 Elektrik Kablosu |
DC gerilimi: |
1800V |
HS KODU: |
8544492100 |
renk: |
Siyah veya kırmızı |
Anahtar kelimeler: |
Solar DC Kablo |
paketleme: |
100m / rulo |
PV1-F 1x4mm2 Elektrik Kablosu Güneş DC Kablosu Güneş PV Kablosu Fotovoltaik Tel CE
Specificate
PV Fotovoltaik Kablo DC Güneş Enerjisi KablosuTeknik Karakter:
Çalışma gerilimi: AC: 600 / 1000V DC: 900 / 1800V
Maxium Gerilimi: 1.8KV
Test Gerilimi: 6.5kV AC
Çalışma Sıcaklığı: -40-90 o C
Bükme Radiu:
Sabit: 4 x toplam çap
Bükülmüş: 5 x toplam çap
Maks.İletken sıcaklığı: 120o C
Kısa devre maks.İletken sıcaklığı: 250 ° C
Yalıtım direnci: 10 MΩ x km
Enine kesit | AWG | 20ºC'de Maksimum İletken Direnci | 20 insulationC'de maksimum yalıtım direnci | 90ºC'de maksimum yalıtım direnci | Mevcut taşıma kapasitesi | ||
Havada tek kablo ücretsiz | Yüzeylerde tek kablo | Yüzeylere bitişik 2 yüklü kablo | |||||
mm2 | - | Ω | MΩ.km | MΩ.km | bir | bir | bir |
1.5 | 16 | 13.7 | 859 | 0,859 | 30 | 29 | 24 |
2.5 | 14 | 8.21 | 691 | 0,691 | 41 | 39 | 33 |
4 | 12 | 5.09 | 579 | 0.579 | 55 | 52 | 44 |
Uygulama :
Elektrik üretimi için güneş panellerine ve kabloların ilgili bileşenlerine uygulanır, bağlantı, özellikle dış mekan için uygundur.Güneş ışığına direnç, yaşlanma karşıtı, Düşük duman halojensiz alev geciktirici malzemeler kullanarak, daha yüksek dereceli, daha fazla güvenlik.
ad | PV Kablosu |
Ürün açıklaması | İç ve dış mekan güneş enerjisi kurulumlarında, elektrik tesisatı, iç ve dış mekanlarda, patlamaya eğilimli alanlarda, fabrikalarda, endüstriyel ve tarımsal endüstrilerde yaygın olarak kullanılır. |
Ürün Özellikleri | Halojensiz düşük duman, iyi soğuk, ultraviyole, ozon ve hava şartlarına dayanıklı. |
Alev geciktirici, kesme direnci ve penetrasyon direnci. | |
Kablo koruma seviyesi Ⅱ seviyesi. | |
Yalıtım malzemeleri olarak 150 ℃ fotovoltaik kablo radyasyonu ile halojen içermeyen alev geciktirici, ana hammadde olarak halojen içermeyen, toksik olmayan modifiye polietilen ince hengjing reçinesidir, halojen içermez, toksik olmayan, alev geciktirici, ısı sabitleyici, dumanı ortadan kaldırır ajan, koruyucu, gübre gibi, halojen, ağır metaller, fosfor içermez. | |
ROHS'ye uygundur ve daldırma işleminden sonra yalıtım direnci küçüktür. | |
Elektriksel | 1. dc direnci: 20 ℃ iletken tel çekirdek dc direnci bitmiş kablo 5.09 Ω / km daha büyük değildir |
2. İzolasyon direnci: 20 at 'da kablonun bitmiş yalıtım direnci 1014 Ω' den az olmamalıdır.Cm, 90 at 'da bitmiş kablo yalıtım direnci 1011 Ω' den az değildir.Santimetre | |
3. Kılıf yüzey direnci: bitmiş kablo kılıf yüzeyinin direnci 109 Ω'dan az olmamalıdır. | |

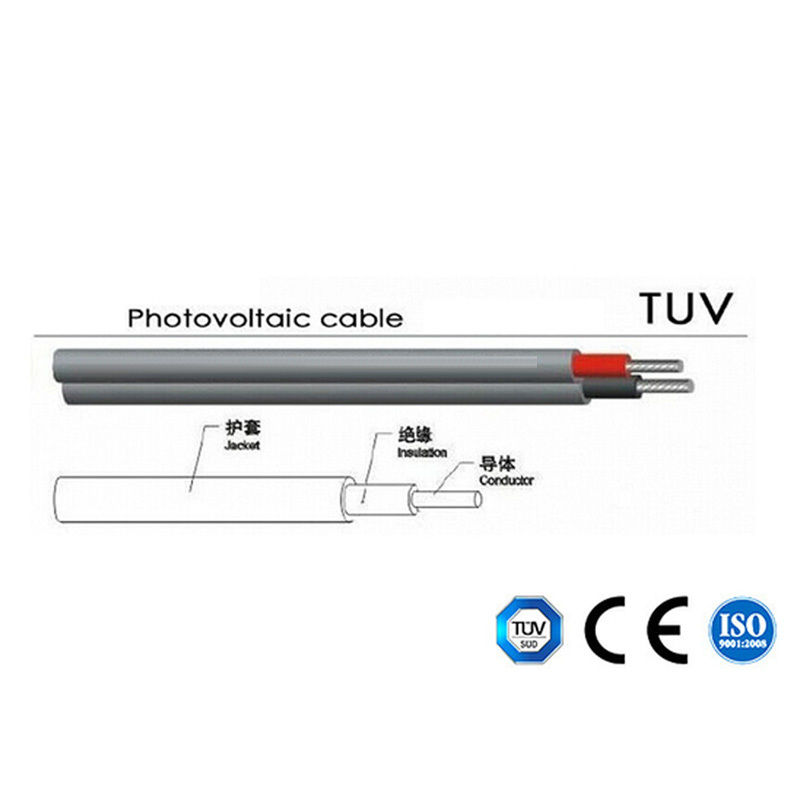

Kablo yapısı | İletken: kalaylı bakır tel 2.5, 4,6,10,16 mm2 PV1 - F |
25,16 ve 10, 6,4,2,5 mm2 PV kablo | |
İzolasyon: Düşük duman ve halojen malzeme ile> 0.5mm kalınlığında ve müşterinin belirtilen limitini karşılar. | |
Kılıf: düşük duman ve halojensiz malzeme kalınlığı> 0.5mm. | |
Ayrıntılı parametreler | Ortam sıcaklığı: - 40 ℃ ~ + 90 ℃ |
İletkenin en yüksek sıcaklığı: 120 ℃ (kısa devre sıcaklığında 200 ℃ 5 sn izin verin) | |
Sınırlı voltaj: AC0.6 / 1kv dc1.8kv. |
(Ayrıca 2.5mm2, 6mm2, 10mm2 ve 16mm2'nin tek çekirdeğinin yanı sıra çift çekirdekli,
lütfen gerekirse doğrudan bana danışın)
Resim 4mm2Elektrik kablosu
