TÜV Test DC Güneş Kablosu 55A UV Ozon Direnci XLPE İzolasyon Güneş Sistemi
Ücretsiz numune ve kuponlar için bana ulaşın.
Naber:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.
xÜrün adı | DC güneş kablosu 4mm2 | Voltaj | 600 / 1000V AC 1800V DC |
---|---|---|---|
yapı | 56 / 0.3 mm | renk | Siyah veya kırmızı |
Kablo OD | 6.1 mm | paketleme | 250m / rulo 100m / rulo |
Vurgulamak | güneş enerjisi kabloları,güneş dc kablosu |
DC güneş kablosu 55A UV ozon direnci TÜV test XLPE yalıtım Güneş Sistemi
Specificate
Ürün, 2 PfG 1169 / 08.2007 standardına göre üretilmiştir. Fotovoltaik Kablo standardının gereklilikleri.Ve bizim ürün TÜV Sertifikası kendi.
Bu ürünün elektriksel ve boyutsal özellikleri JiangNan Kabloları laboratuvarındaki Teknik ve Kalite Güvence departmanı tarafından ölçülür.İletken direnci, konstrüksiyon kalitesi (işçilik), boyutsal tutarlılık ve diğer parametrelerle ilgili kablo performansı yayınlanan standartlara göre doğrulanır ve onaylanır.
Boyut | Enine kesit | İletken Yapısı | Dış çap | Maks.DC | Oy | Oy |
Direnç 20 ℃ | Voltaj | şimdiki | ||||
mm² | aa | aa | Ω / km | V DC | bir | |
1 x 2,5 mm² | 2.5mm² | 49 x .20,25 | 5.4 | 8.06 | 1000/1500 | 30A |
1 x 4,0 mm² | 4.0mm² | 56 x .20.285 | 6.1 | 4.97 | 1000/1500 | 50A |
1 x 6.0mm² | 6.0mm² | 84 x ∅0.30 | 7.1 | 3.52 | 1000/1500 | 70A |
1 x 10.0mm² | 10.0mm² | 80 x ∅0.40 | 8.5 | 2.12 | 1000/1500 | 95A |
Uygulama :
Elektrik üretimi için güneş panellerine ve kabloların ilgili bileşenlerine uygulanır, bağlantı, özellikle dış mekan için uygundur.Güneş ışığına direnç, yaşlanma karşıtı, Düşük duman halojensiz alev geciktirici malzemeler kullanarak, daha yüksek dereceli, daha fazla güvenlik.
ad | PV Kablosu |
Ürün açıklaması | İç ve dış mekan güneş enerjisi kurulumlarında, elektrik tesisatı, iç ve dış mekanlarda, patlamaya eğilimli alanlarda, fabrikalarda, endüstriyel ve tarımsal endüstrilerde yaygın olarak kullanılır. |
Ürün Özellikleri | Halojensiz düşük duman, iyi soğuk, ultraviyole, ozon ve hava şartlarına dayanıklı. |
Alev geciktirici, kesme direnci ve penetrasyon direnci. | |
Kablo koruma seviyesi Ⅱ seviyesi. | |
Yalıtım malzemeleri olarak 150 ℃ fotovoltaik kablo radyasyonu ile halojen içermeyen alev geciktirici, ana hammadde olarak halojen içermeyen, toksik olmayan modifiye polietilen ince hengjing reçinesidir, halojen içermez, toksik olmayan, alev geciktirici, ısı sabitleyici, dumanı ortadan kaldırır ajan, koruyucu, gübre gibi, halojen, ağır metaller, fosfor içermez. | |
ROHS'ye uygundur ve daldırma işleminden sonra yalıtım direnci küçüktür. | |
Elektriksel | 1. dc direnci: 20 ℃ iletken tel çekirdek dc direnci bitmiş kablo 5.09 Ω / km daha büyük değildir |
2. İzolasyon direnci: 20 at 'da kablonun bitmiş yalıtım direnci 1014 Ω' den az olmamalıdır.Cm, 90 at 'da bitmiş kablo yalıtım direnci 1011 Ω' den az değildir.Santimetre | |
3. Kılıf yüzey direnci: bitmiş kablo kılıf yüzeyinin direnci 109 Ω'dan az olmamalıdır. | |
Kablo yapısı | İletken: kalaylı bakır tel 2.5, 4,6,10,16 mm2 PV1 - F |
25,16 ve 10, 6,4,2,5 mm2 PV kablo | |
İzolasyon: Düşük duman ve halojen malzeme ile> 0.5mm kalınlığında ve müşterinin belirtilen limitini karşılar. | |
Kılıf: düşük duman ve halojensiz malzeme kalınlığı> 0.5mm. | |
Ayrıntılı parametreler | Ortam sıcaklığı: - 40 ℃ ~ + 90 ℃ |
İletkenin en yüksek sıcaklığı: 120 ℃ (kısa devre sıcaklığında 200 ℃ 5 sn izin verin) | |
Sınırlı voltaj: AC0.6 / 1kv dc1.8kv. |
(Ayrıca 2.5mm2, 6mm2, 10mm2 ve 16mm2'nin tek çekirdeğinin yanı sıra çift çekirdekli,
lütfen gerekirse doğrudan bana danışın)

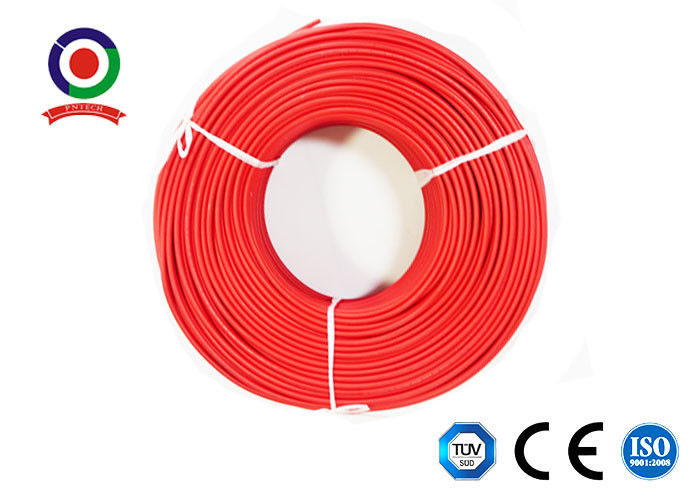

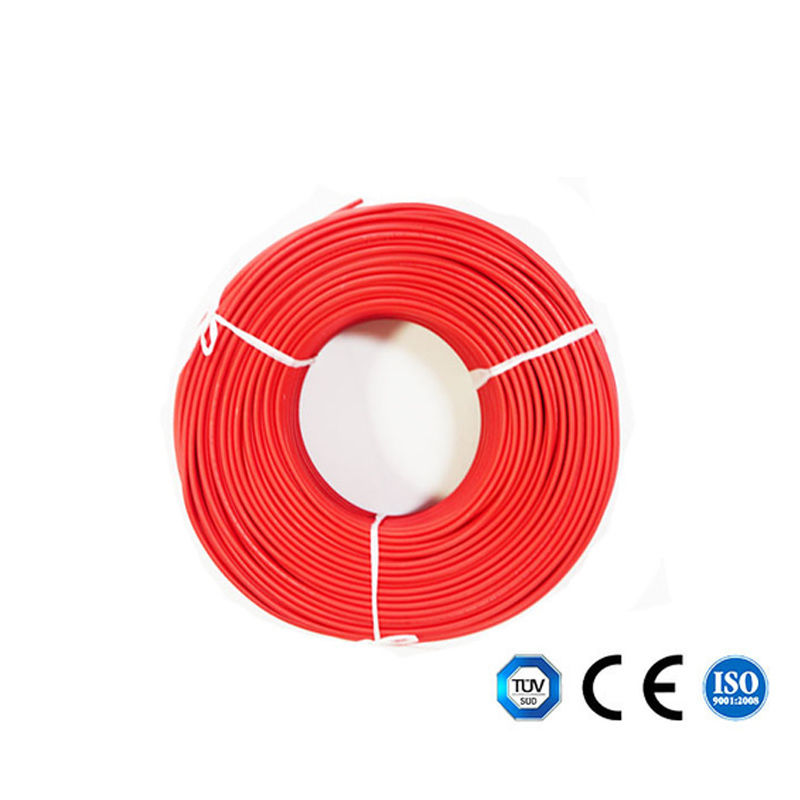

Resim DC güneş kablosu 4mm2
