Ozona Dayanıklı Güneş Paneli Güç Kablosu Toz Direnci Geniş Çalışma Sıcaklığı Aralığı
Ücretsiz numune ve kuponlar için bana ulaşın.
Naber:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.
xÜrün adı | Güneş Paneli Uzatma Kablosu | Kablo rengi | Siyah veya kırmızı |
---|---|---|---|
Nominal Gerilim | 1000VDC | Koruma derecesi | IP67 |
Anma akımı | 30A | Kontak direnci | ≤5mΩ |
Vurgulamak | güneş paneli güç kablosu,güneş sistemi kablosu |
UV Direnci 2.5mm2 4mm2 6mm2 PV Güneş paneli uzatma kablosu
Güneş kablosu Açıklama
Kablo açıklaması:
Fotovoltaik elektrik santrali için çift izolasyonlu, elektron ışınlı çapraz bağlı kablolar.
İletken: VDE 0295 / IEC 60228, Sınıf 5 uyarınca kalaylı bakır
İzolasyon: Poliolefin kopolimer elektron demeti çapraz bağlı
Dış Kılıf: Poliolefin kopolimer elektron ışını çapraz bağlı
Kılıf renk: siyah / Kırmızı müşterinin requeit göre
tip | Çapraz | İplik | Orkestra şefi | Orkestra şefi | Dış | Oy | Oy | Ağırlık |
Bölüm | dizayn | çap | direnç | çap | Voltaj | şimdiki | ||
mm² | No.x ø (mm) | aa | Ω / km | aa | VAC / DC | bir | Kg / km | |
PV-1 * 1,5 mm² | 1.5 | 30x ø 0,25 | 1.6 | 13.5 | 4.8 | 1000/1800 | 30 | 35 |
PV-1 * 2,5 mm² | 2.5 | 50x ø 0,25 | 2.0 | 8.21 | 5.3 | 1000/1800 | 41 | 50 |
PV-1 * 4,0 mm² | 4,0 | 56x ø 0,3 | 2.6 | 5.09 | 6.1 | 1000/1800 | 55 | 70 |
PV-1 * 6,0 mm² | 6 | 84x ø 0,3 | 3.3 | 3.39 | 7.1 | 1000/1800 | 70 | 95 |
Bağlayıcı
Hız gerilimi: | 1000v |
Anma akımı: | 22A (2,5mm2), 30A (4mm2,6mm2) |
Test voltajı: | 6KV (50 Hz) |
Dereceyi koruyun: | IP67 / IP2X |
Yalıtım malzemesi: | PC / PA / PPO / TPE |
Temas malzemesi: | Gümüş kaplama bakır |
Çalışma sıcaklığı: | -40 ° C ila + 90 ° C |
Güvenli sınıf: | 2 |
Alev sınıfı: | UL94-V0 |
Fiş konnektörlerinin temas direnci: | ≤5mΩ |
Yerleştirme kuvveti: | ≤50N |
Çekme kuvveti: | ≥50N |
Uygun kablo: | 2.5mm2 / 4mm2 / 6mm2 (AWG14 / 12/10) |
Kilit sistemi: | Yerleştir |
Ürün No. | DC-DC |
Anma gerilimi | TÜV 1000V DC |
Anma akımı | 30A |
Uygun kablo kesitleri | 2.5mm2 ~ 10.0mm2 / 14AWG ~ 8AWG |
Terminal boyutu | Φ4.0mm |
Test voltajı | DC 8KV 1 dakika |
Kirlilik derecesi | 2 |
Koruma sınıfı | Sınıf II |
Terminal Malzemesi | Kalaylı bakır |
Kontak direnci | ≤ 5mΩ |
İzolasyon Malzemeleri | PPC |
IP derecelendirme | IP67 (IEC 60529) |
Çekme kuvveti | N 50N |
Ekleme Gücü | N 50N |
Test sıcaklığı | -40ºC ~ + 85ºC |
Alev Sınıfı | UL94V - 0 |
Montaj Talimatları
Kendi kendine montaj sırasında, belirtilen diğer parçalar ve aletler kullanılır veya burada açıklanan hazırlık ve montaj talimatları dikkate alınmazsa, ne güvenlik ne de teknik verilerle uyumluluk garanti edilemez.
Elektrik çarpmasına karşı koruma için PV Konektörleri monte edilirken veya sökülürken güç kaynağından izole edilmelidir.
Son ürün elektrik çarpmasına karşı koruma sağlamalıdır
Yük altında fişi çekme: Yük altındayken PV fişi bağlantıları sökülmemelidir. DC / AC dönüştürücüyü kapatarak veya AC devre kesicisini kırarak yüksüz duruma getirilebilirler.
Sökülen konektörler sızdırmazlık kapakları ile kir ve sudan korunmalıdır.
Tıkanmış parçalar su geçirmez IP67
Avantajı:
• Basit, hızlı, güvenli ve etkili eğe montajı
• Bağımsız olarak geliştirin, yenilikçi tasarım yapın, doğrudan fikri mülkiyet haklarına sahip, bağımsız fikri mülkiyet haklarına sahip olun
• Yüksek mekanik dayanım
• yüksek akım ve gerilim taşıma: 30A, 1000VDC
• Düşük geçiş direnci
• Yenilikçi sızdırmaz, su geçirmez, toz geçirmez tasarım: IP68
• Mükemmel plastik malzeme, UL 94-V0, geniş sıcaklık aralığı: -40 ° C ila 90 ° C, uzun süre dış mekan uygulamaları için hava koşullarına ve UV ışınlarına dayanıklı
• TÜV tarafından onaylandı
SSS:
1. zaman alabilirim tırnak?
Soruşturmayı aldıktan sonra 24 saat içinde, fiyatı almak için çok acil iseniz, kablo hakkında tam özellikler vermek için lütfen bizi arayın.fiyat yakında hesaplanacaktır.
2. teslimat hakkında ne kadar?
Genellikle ödeme sonra 3-4 iş günü içinde, özellikle miktarına göre.
3. ne ödeme koşulları?
Kabul t / t (banka havalesi), l / c
4. özelleştirilmiş sipariş kabul ediyorsunuz?
Evet yaparız.
5. OEM ve ODM sunuyor musunuz?
Evet.OEM ve ODM mevcuttur.

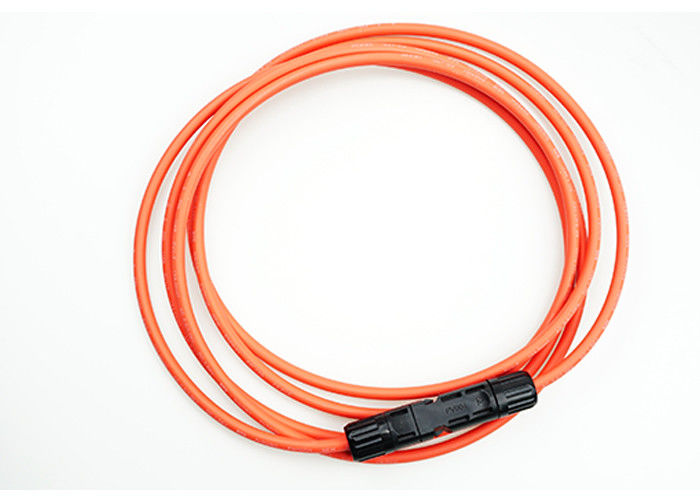

Güneş paneli uzatma kablosunun resmi
