Ürün Detayları
Menşe yeri: Çin
Marka adı: Pntech
Sertifika: TUV/CE/ISO9001
Model numarası: PV005
Ödeme ve Gönderim Koşulları
Min sipariş miktarı: 1set
Fiyat: Negotiation
Ambalaj bilgileri: 100sets / polybag 500sets / karton 39x39x22cm
Teslim süresi: 3-10days
Ödeme koşulları: L / C, T / T, Western Union
Yetenek temini: Günde 5000pairs
Ürün adı: |
güneş konektörü |
Kilit sistemi: |
Yerleştir |
Nominal Gerilim: |
1000VDC |
Koruma seviyesi: |
IP67 |
Anma akımı:: |
30A |
Kontak direnci: |
≤5mΩ |
Ürün adı: |
güneş konektörü |
Kilit sistemi: |
Yerleştir |
Nominal Gerilim: |
1000VDC |
Koruma seviyesi: |
IP67 |
Anma akımı:: |
30A |
Kontak direnci: |
≤5mΩ |
CE IP67 Güneş paneli konnektörü Güneş kablosu için 2.5mm2 4mm2 6mm2 bağlantı
Konektör Açıklaması
1) DIN V VDE V 0126-3 / 12.06, UL1703 standardına göre.
2) son derece sağlamlık, UV-Direnci.
3) Konnektör iç düğme tipi ile kamış ve kamayı yerleştirmeyi benimser.
4) Erkek ve dişi noktaların otomatik kilitleme ekipmanı, bağlantıyı daha kolay ve güvenilir hale getirir.
5) Popüler şekil alan kurulum çoğu uygun.
6) Basit yerinde işleme.
7) Farklı yalıtım çaplarına sahip PV kabloyu barındırır.
8) Yüksek akım taşıma kapasitesi.
Hız gerilimi: | 1000v |
Anma akımı: | 22A (2,5mm2), 30A (4mm2,6mm2) |
Test voltajı: | 6KV (50 Hz) |
Dereceyi koruyun: | IP67 / IP2X |
Yalıtım malzemesi: | PC / PA / PPO / TPE |
Temas malzemesi: | Gümüş kaplama bakır |
Çalışma sıcaklığı: | -40 ° C ila + 90 ° C |
Güvenli sınıf: | 2 |
Alev sınıfı: | UL94-V0 |
Fiş konnektörlerinin temas direnci: | ≤5mΩ |
Yerleştirme kuvveti: | ≤50N |
Çekme kuvveti: | ≥50N |
Uygun kablo: | 2.5mm2 / 4mm2 / 6mm2 (AWG14 / 12/10) |
Kilit sistemi: | Yerleştir |
Ürün No. | PV005 |
Anma gerilimi | TÜV 1000V DC |
Anma akımı | 30A |
Uygun kablo kesitleri | 2.5mm2 ~ 10.0mm2 / 14AWG ~ 8AWG |
Terminal boyutu | Φ4.0mm |
Test voltajı | DC 8KV 1 dakika |
Kirlilik derecesi | 2 |
Koruma sınıfı | Sınıf II |
Terminal Malzemesi | Kalaylı bakır |
Kontak direnci | ≤ 5mΩ |
İzolasyon Malzemeleri | PPO |
IP derecelendirme | IP67 (IEC 60529) |
Çekme kuvveti | N 50N |
Ekleme Gücü | N 50N |
Test sıcaklığı | -40ºC ~ + 85ºC |
Alev Sınıfı | UL94V - 0 |
Montaj Talimatları
Kendi kendine montaj sırasında, belirtilen diğer parçalar ve aletler kullanılır veya burada açıklanan hazırlık ve montaj talimatları dikkate alınmazsa, ne güvenlik ne de teknik verilerle uyumluluk garanti edilemez.
Elektrik çarpmasına karşı koruma için PV Konektörleri monte edilirken veya sökülürken güç kaynağından izole edilmelidir.
Son ürün elektrik çarpmasına karşı koruma sağlamalıdır
Yük altında fişi çekme: Yük altındayken PV fişi bağlantıları sökülmemelidir. DC / AC dönüştürücüyü kapatarak veya AC devre kesicisini kırarak yüksüz duruma getirilebilirler.
Sökülen konektörler sızdırmazlık kapakları ile kir ve sudan korunmalıdır.
Tıkanmış parçalar su geçirmez IP67
Avantajı:
• Basit, hızlı, güvenli ve etkili eğe montajı
• Bağımsız olarak geliştirin, yenilikçi tasarım yapın, doğrudan fikri mülkiyet haklarına sahip, bağımsız fikri mülkiyet haklarına sahip olun
• Yüksek mekanik dayanım
• yüksek akım ve gerilim taşıma: 30A, 1000VDC
• Düşük geçiş direnci
• Yenilikçi sızdırmaz, su geçirmez, toz geçirmez tasarım: IP68
• Mükemmel plastik malzeme, UL 94-V0, geniş sıcaklık aralığı: -40 ° C ila 90 ° C, uzun süre dış mekan uygulamaları için hava koşullarına ve UV ışınlarına dayanıklı
• TÜV tarafından onaylandı
SSS:
1. zaman alabilirim tırnak?
Soruşturmayı aldıktan sonra 24 saat içinde, fiyatı almak için çok acil iseniz, kablo hakkında tam özellikler vermek için lütfen bizi arayın.fiyat yakında hesaplanacaktır.
2. teslimat hakkında ne kadar?
Genellikle ödeme sonra 3-4 iş günü içinde, özellikle miktarına göre.
3. ne ödeme koşulları?
Kabul t / t (banka havalesi), l / c
4. özelleştirilmiş sipariş kabul ediyorsunuz?
Evet yaparız.
5. OEM ve ODM sunuyor musunuz?
Evet.OEM ve ODM mevcuttur.

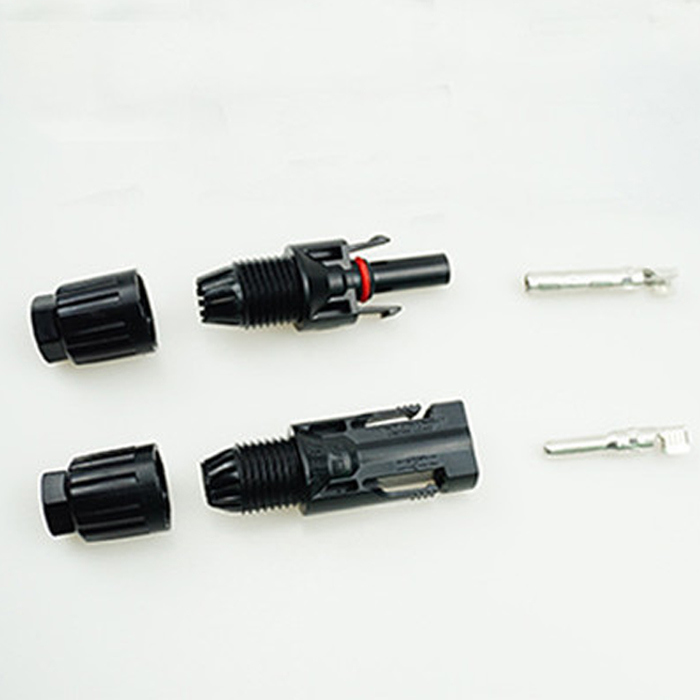

Güneş konektörü resim
