Ürün Detayları
Menşe yeri: Çin
Marka adı: Pntech
Sertifika: TUV/CE/CQC/ISO9001
Model numarası: H1Z2Z2-K 1x16mm2
Ödeme ve Gönderim Koşulları
Min sipariş miktarı: 100m
Fiyat: Negotiation
Ambalaj bilgileri: 100 m / rulo, karton başına iki rulo, karton boyutu: 42 * 42 * 22 cm ayrıca müşterinin ihtiyaçlarına
Teslim süresi: 3-15days
Ödeme koşulları: L / C, T / T, Western Union
Yetenek temini: Günde 70000 Metre
Ürün adı: |
16mm² güneş PV Kablosu |
Sıcaklık aralığı: |
-40 ℃ ~ 90 ℃ |
Kondüktör: |
KALAYLI BAKIR |
İnşaat: |
120 / 0.4 |
Kalınlık: |
0.8mm |
Direnç:: |
1,24 Ω / km (20 MAX'de MAX.) |
Kablo OD: |
7,6 mm |
renk: |
Siyah veya kırmızı |
Ürün adı: |
16mm² güneş PV Kablosu |
Sıcaklık aralığı: |
-40 ℃ ~ 90 ℃ |
Kondüktör: |
KALAYLI BAKIR |
İnşaat: |
120 / 0.4 |
Kalınlık: |
0.8mm |
Direnç:: |
1,24 Ω / km (20 MAX'de MAX.) |
Kablo OD: |
7,6 mm |
renk: |
Siyah veya kırmızı |
TÜV EN50618 UV direnci çift yalıtımlı 16mm2 güneş PV Kablo güneş sistemi için
DIN EN 50618
Yangına dayanıklılık performansı: IEC 60332-1
Düşük duman emisyonu: EN / IEC 61034-2
EN 50525-1, Ek B uyarınca halojensiz
EN 50267-2-2, IEC 60754-2 uyarınca gazların düşük aşındırıcılığı
PV Fotovoltaik Kablo DC Güneş Enerjisi KablosuTeknik Karakter:
Çalışma gerilimi: AC: 600 / 1000V DC: 900 / 1800V
Maxium Gerilimi: 1.8KV
Test Gerilimi: 6.5kV AC
Çalışma Sıcaklığı: -40-90 o C
Bükme Radiu:
Sabit: 4 x toplam çap
Bükülmüş: 5 x toplam çap
Maks.İletken sıcaklığı: 120o C
Kısa devre maks.İletken sıcaklığı: 250 ° C
Yalıtım direnci: 10 MΩ x km
16mm2 DC Güneş Enerjisi Kablosu Uygulaması
Bu kablolar fotovoltaik sistem bileşenlerini içeride ve dışarıda bağlamak için tasarlanmıştır
mekanik gereksinimlere ve aşırı hava şartlarına sahip bina ve ekipmanların
koşullar.
PV Fotovoltaik Kablo DC Güneş Enerjisi Kablosu Standartları
DIN EN 50618
Yangına dayanıklılık performansı: IEC 60332-1
Düşük duman emisyonu: EN / IEC 61034-2
EN 50525-1, Ek B uyarınca halojensiz
EN 50267-2-2, IEC 60754-2 uyarınca gazların düşük aşındırıcılığı
| tip | Enine kesit | Strand Tasarım | İletken Çapı | İletken Direnci | Dış çap | Nominal Gerilim | Anma akımı |
| H1Z2Z2-K 1x16mm2 | 16mm2 | 120x φ0.4mm | 5.2mm | 1,24 Ω / km | 9.2mm | 1500VDC | 132A |
Özellikleri:
1) Elektron demeti çapraz bağlı malzemeler, yüksek sıcaklıkta, sıcağa, soğuğa, aşınmaya, UV ışınlarına dayanıklı, ozon ve hidrolizlere karşı bile erimez veya akmaz.
2) Bu kablolar fotovoltaik (PV) paneller ile panellerden eviriciye bağlantı araçları sağlar.
3) DC gerilimde çalışırlar ve açık koşullarda uzun ömür sağlarlar.
| ad | PV Kablosu |
| Ürün açıklaması | İç ve dış mekan güneş enerjisi kurulumlarında, elektrik tesisatı, iç ve dış mekanlarda, patlamaya eğilimli alanlarda, fabrikalarda, endüstriyel ve tarımsal endüstrilerde yaygın olarak kullanılır. |
| Ürün Özellikleri | Halojensiz düşük duman, iyi soğuk, ultraviyole, ozon ve hava şartlarına dayanıklı. |
| Alev geciktirici, kesme direnci ve penetrasyon direnci. | |
| Kablo koruma seviyesi Ⅱ seviyesi. | |
| Yalıtım malzemeleri olarak 150 ℃ fotovoltaik kablo radyasyonu ile halojen içermeyen alev geciktirici, ana hammadde olarak halojen içermeyen, toksik olmayan modifiye polietilen ince hengjing reçinesidir, halojen içermez, toksik olmayan, alev geciktirici, ısı sabitleyici, dumanı ortadan kaldırır ajan, koruyucu, gübre gibi, halojen, ağır metaller, fosfor içermez. | |
| ROHS'ye uygundur ve daldırma işleminden sonra yalıtım direnci küçüktür. | |
| Elektriksel | 1. dc direnci: 20 ℃ iletken tel çekirdek dc direnci bitmiş kablo 5.09 Ω / km daha büyük değildir |
| 2. İzolasyon direnci: 20 at 'da kablonun bitmiş yalıtım direnci 1014 Ω' den az olmamalıdır.Cm, 90 at 'da bitmiş kablo yalıtım direnci 1011 Ω' den az değildir.Santimetre | |
| 3. Kılıf yüzey direnci: bitmiş kablo kılıf yüzeyinin direnci 109 Ω'dan az olmamalıdır. | |
| Kablo yapısı | İletken: kalaylı bakır tel 2.5, 4, 6, 10, 16 mm ^ 2 PV1 - F |
| 18, 16 ve 14, 12, 10, 8, 6, 4, 2 mm ^ 2 PV kablosu | |
| İzolasyon: Düşük duman ve halojen malzeme ile> 0.5mm kalınlığında ve müşterinin belirtilen limitini karşılar. | |
| Kılıf: düşük duman ve halojensiz malzeme kalınlığı> 0.5mm. | |
| Ayrıntılı parametreler | Ortam sıcaklığı: - 40 ℃ ~ + 90 ℃ |
| İletkenin en yüksek sıcaklığı: 120 ℃ (kısa devre sıcaklığında 200 ℃ 5 sn izin verin) | |
| Sınırlı voltaj: AC0.6 / 1kv dc1.8kv. |
SSS:
1. zaman alabilirim tırnak?
24 saat içinde soruşturma aldıktan, eğer fiyat almak için çok acil iseniz, lütfen
kablo hakkında ayrıntılı bilgi vermek için bizi arayın.fiyat yakında hesaplanacaktır.
2. teslimat hakkında ne kadar?
Genellikle ödeme sonra 3-4 iş günü içinde, özellikle miktarına göre.
3. ne ödeme koşulları?
Kabul t / t (banka havalesi), l / c
4. özelleştirilmiş sipariş kabul ediyorsunuz?
Evet yaparız.
5. OEM ve ODM sunuyor musunuz?
Evet.OEM ve ODM mevcuttur.

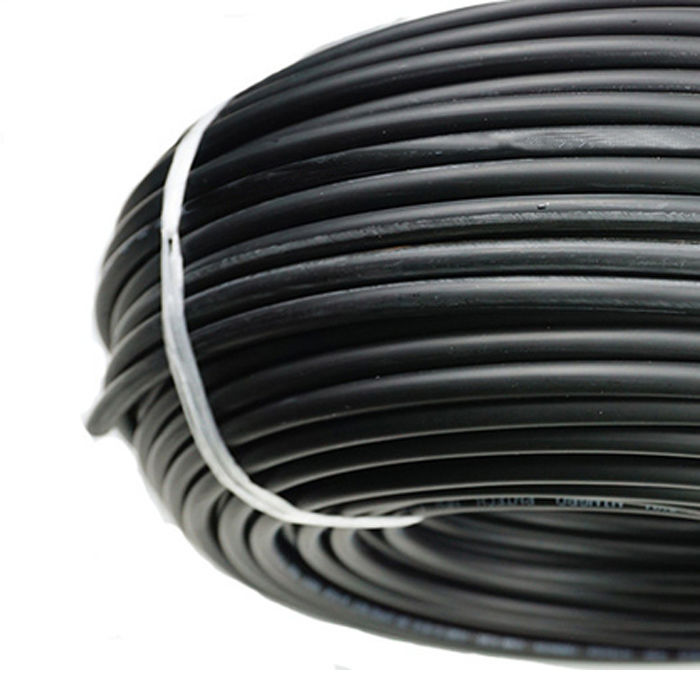

Resim 16mm² GüneşPV Kablosu
