Ürün Detayları
Menşe yeri: Çin
Marka adı: Pntech
Sertifika: TUV/CE/ISO9001
Model numarası: PV1-F 1x10mm2
Ödeme ve Gönderim Koşulları
Min sipariş miktarı: 100m / rulo
Fiyat: Negotiation
Ambalaj bilgileri: Rulo başına 100m Karton başına 200m 42x42x22cm
Teslim süresi: 3-7gün
Ödeme koşulları: L / C, T / T
Yetenek temini: Günde 70000m
Ürün adı: |
güneş fotovoltaik kablo 10mm2 |
çekirdek: |
1 Çekirdek |
İletken Malzemesi: |
Bükülü kalaylı bakır |
Kablo OD: |
8.5mm |
yapı: |
80 / 0.4 |
Nominal Gerilim: |
AC Uo / U0.6 ~ 1.0KV, DC1.8KV |
Ürün adı: |
güneş fotovoltaik kablo 10mm2 |
çekirdek: |
1 Çekirdek |
İletken Malzemesi: |
Bükülü kalaylı bakır |
Kablo OD: |
8.5mm |
yapı: |
80 / 0.4 |
Nominal Gerilim: |
AC Uo / U0.6 ~ 1.0KV, DC1.8KV |
TÜV Güneş Kablo 10mm2 Bakır İletken Malzeme ve XLPE İzolasyon Malzemesi
PV1-F kalaylı bakır güneş kablosu 10mm2
(1) İletken: Kalaylı tavlanmış bakır
(2) İzolasyon: 120 ° C XLPE, siyah
(3) Ceket: 120 ° C XLPE, siyah veya kırmızı
İşaretleme:
TüV 2 PfG 1169 PV1-F 1 × 10mm2 AC 0.6 / 1.0KV DC 1.8KV NINGBO PNTECH YENİ ENERGY CO., LTD.
| tip | Enine kesit | Strand Tasarım | İletken Çapı | İletken Direnci | Dış çap | Nominal Gerilim | Anma akımı |
| PV-1x10mm2 | 10mm2 | 80x φ0.4mm | 4.4mm | 1,95 Ω / km | 8.5mm | 1800VDC | 98A |
Yangına Dayanıklı Kablolar Açıklama:
Uygulama: Çift yalıtım, fotovotaik güç istasyonu için elektron demeti çapraz bağlı kablolar.
Konstrüksiyon: VDE0295 / IEC60228, Sınıf 5 uyarınca kalaylı bakır
B. Malzeme Özellikleri / Standartlar:
1. yangına dayanıklı performans: IEC60332-1.
2. Duman emisyonu: IEC61034; EN50268-2
3. Düşük yangın yükü: DIN51900
4. Onaylar: TUV2PfG 1169 / 08.2007 PV1-F.
5. Uygulama Standartları: UNE211 23; UNE20.460-5-52, UTE C 32-502
Uygulama :
Elektrik üretimi için güneş panellerine ve kabloların ilgili bileşenlerine uygulanır, bağlantı, özellikle dış mekan için uygundur.Güneş ışığına direnç, yaşlanma karşıtı, Düşük duman halojensiz alev geciktirici malzemeler kullanarak, daha yüksek dereceli, daha fazla güvenlik.
| ad | PV Kablosu |
| Ürün açıklaması | İç ve dış mekan güneş enerjisi kurulumlarında, elektrik tesisatı, iç ve dış mekanlarda, patlamaya eğilimli alanlarda, fabrikalarda, endüstriyel ve tarımsal endüstrilerde yaygın olarak kullanılır. |
| Ürün Özellikleri | Halojensiz düşük duman, iyi soğuk, ultraviyole, ozon ve hava şartlarına dayanıklı. |
| Alev geciktirici, kesme direnci ve penetrasyon direnci. | |
| Kablo koruma seviyesi Ⅱ seviyesi. | |
| Yalıtım malzemeleri olarak 150 ℃ fotovoltaik kablo radyasyonu ile halojen içermeyen alev geciktirici, ana hammadde olarak halojen içermeyen, toksik olmayan modifiye polietilen ince hengjing reçinesidir, halojen içermez, toksik olmayan, alev geciktirici, ısı sabitleyici, dumanı ortadan kaldırır ajan, koruyucu, gübre gibi, halojen, ağır metaller, fosfor içermez. | |
| ROHS'ye uygundur ve daldırma işleminden sonra yalıtım direnci küçüktür. | |
| Elektriksel | 1. dc direnci: 20 ℃ iletken tel çekirdek dc direnci bitmiş kablo 5.09 Ω / km daha büyük değildir |
| 2. İzolasyon direnci: 20 at 'da kablonun bitmiş yalıtım direnci 1014 Ω' den az olmamalıdır.Cm, 90 at 'da bitmiş kablo yalıtım direnci 1011 Ω' den az değildir.Santimetre | |
| 3. Kılıf yüzey direnci: bitmiş kablo kılıf yüzeyinin direnci 109 Ω'dan az olmamalıdır. | |
| Kablo yapısı | İletken: kalaylı bakır tel 2.5, 4, 6, 10, 16 mm ^ 2 PV1 - F |
| 25, 16 ve 10, 6, 4, 2 mm ^ 2 PV kablosu | |
| İzolasyon: Düşük duman ve halojen malzeme ile> 0.5mm kalınlığında ve müşterinin belirtilen limitini karşılar. | |
| Kılıf: düşük duman ve halojensiz malzeme kalınlığı> 0.5mm. | |
| Ayrıntılı parametreler | Ortam sıcaklığı: - 40 ℃ ~ + 90 ℃ |
| İletkenin en yüksek sıcaklığı: 120 ℃ (kısa devre sıcaklığında 200 ℃ 5 sn izin verin) | |
| Sınırlı voltaj: AC0.6 / 1kv dc1.8kv. |
(Ayrıca 2.5mm2, 4mm2, 6mm2 ve 16mm2'nin tek çekirdeğinin yanı sıra çift çekirdekli,
lütfen gerekirse doğrudan bana danışın)

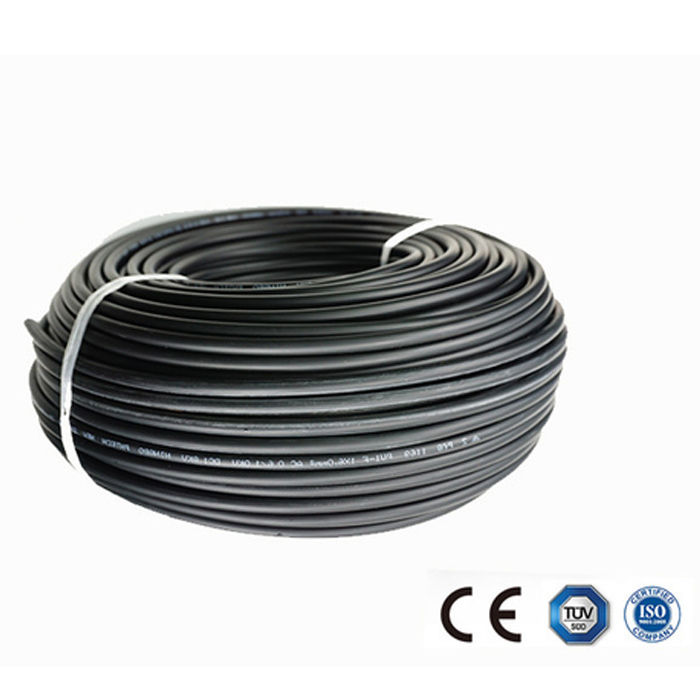

10mm2 Güneş Kablo resimleri
