Ürün Detayları
Menşe yeri: Çin
Marka adı: Pntech
Sertifika: TUV/CE/ISO9001
Model numarası: PV1-F 1x2.5mm2
Ödeme ve Gönderim Koşulları
Min sipariş miktarı: 250m / rulo
Fiyat: Negotiation
Ambalaj bilgileri: Rulo başına 250m Karton başına 500m 42x42x22cm
Teslim süresi: 3-7gün
Ödeme koşulları: L / C, T / T
Yetenek temini: Günde 70000m
Ürün adı: |
2.5mm2 güneş pv kablosu |
İzolasyon Kalınlığı: |
0.5mm |
İzolasyon Malzemesi: |
XLPE |
İletken Malzemesi: |
Bükülü kalaylı bakır |
Kablo OD: |
5.3mm |
yapı: |
50 / 0.25 mm |
Nominal Gerilim: |
AC Uo / U0.6 ~ 1.0KV, DC1.8KV |
renk: |
Siyah kırmızı |
Ürün adı: |
2.5mm2 güneş pv kablosu |
İzolasyon Kalınlığı: |
0.5mm |
İzolasyon Malzemesi: |
XLPE |
İletken Malzemesi: |
Bükülü kalaylı bakır |
Kablo OD: |
5.3mm |
yapı: |
50 / 0.25 mm |
Nominal Gerilim: |
AC Uo / U0.6 ~ 1.0KV, DC1.8KV |
renk: |
Siyah kırmızı |
2.5mm2 TÜV 2pfg 1169 Güç Sistemi için Onaylı Çift Yalıtımlı Güneş PV Kablosu
PV1-F 2PFG 1169 2.5mm2 güneş pv kablosu
1. Inşaat: Konserve bakır, XLPE yalıtım, XLPE dış kılıf.
2. Test Gerilimi: 6500V, 5 dakika;anma gerilimi: 1000 / 1800V DC.
3. Halojensiz ve düşük duman, Rohs standart.
4. UV dayanımı.
5. Sıcaklık derecesi: -40 ° C ila 125 ° C, soğuk direnci.
6. TÜV sertifikası, TUV2Pfg1169-1.
7. Fotovoltaik sistem için güç kablosu.
TÜV PV Kablo Yangına Dayanıklı Kablolar Açıklama:
Uygulama: Çift yalıtım, fotovotaik güç istasyonu için elektron demeti çapraz bağlı kablolar.
Konstrüksiyon: VDE0295 / IEC60228, Sınıf 5 uyarınca kalaylı bakır
B. Malzeme Özellikleri / Standartlar:
1. yangına dayanıklı performans: IEC60332-1.
2. Duman emisyonu: IEC61034; EN50268-2
3. Düşük yangın yükü: DIN51900
4. Onaylar: TUV2PfG 1169 / 08.2007 PV1-F.
5. Uygulama Standartları: UNE211 23; UNE20.460-5-52, UTE C 32-502
Uygulama :
Elektrik üretimi için güneş panellerine ve kabloların ilgili bileşenlerine uygulanır, bağlantı, özellikle dış mekan için uygundur.Güneş ışığına direnç, yaşlanma karşıtı, Düşük duman halojensiz alev geciktirici malzemeler kullanarak, daha yüksek dereceli, daha fazla güvenlik.
| tip | Enine kesit | Strand Tasarım | İletken Çapı | İletken Direnci | Dış çap | Nominal Gerilim | Anma akımı |
| PV-1x2.5mm2 | 2.5mm2 | 50x .20.25mm | 2.0mm | 8,21 Ω / km | 5.3mm | 1800VDC | 50A |
| ad | PV Kablosu |
| Ürün açıklaması | İç ve dış mekan güneş enerjisi kurulumlarında, elektrik tesisatı, iç ve dış mekanlarda, patlamaya eğilimli alanlarda, fabrikalarda, endüstriyel ve tarımsal endüstrilerde yaygın olarak kullanılır. |
| Ürün Özellikleri | Halojensiz düşük duman, iyi soğuk, ultraviyole, ozon ve hava şartlarına dayanıklı. |
| Alev geciktirici, kesme direnci ve penetrasyon direnci. | |
| Kablo koruma seviyesi Ⅱ seviyesi. | |
| Yalıtım malzemeleri olarak 150 ℃ fotovoltaik kablo radyasyonu ile halojen içermeyen alev geciktirici, ana hammadde olarak halojen içermeyen, toksik olmayan modifiye polietilen ince hengjing reçinesidir, halojen içermez, toksik olmayan, alev geciktirici, ısı sabitleyici, dumanı ortadan kaldırır ajan, koruyucu, gübre gibi, halojen, ağır metaller, fosfor içermez. | |
| ROHS'ye uygundur ve daldırma işleminden sonra yalıtım direnci küçüktür. | |
| Elektriksel | 1. dc direnci: 20 ℃ iletken tel çekirdek dc direnci bitmiş kablo 5.09 Ω / km daha büyük değildir |
| 2. İzolasyon direnci: 20 at 'da kablonun bitmiş yalıtım direnci 1014 Ω' den az olmamalıdır.Cm, 90 at 'da bitmiş kablo yalıtım direnci 1011 Ω' den az değildir.Santimetre | |
| 3. Kılıf yüzey direnci: bitmiş kablo kılıf yüzeyinin direnci 109 Ω'dan az olmamalıdır. | |
| Kablo yapısı | İletken: kalaylı bakır tel 2.5, 4, 6, 10, 16 mm ^ 2 PV1 - F |
| 25, 16 ve 10, 6, 4, 2 mm ^ 2 PV kablosu | |
| İzolasyon: Düşük duman ve halojen malzeme ile> 0.5mm kalınlığında ve müşterinin belirtilen limitini karşılar. | |
| Kılıf: düşük duman ve halojensiz malzeme kalınlığı> 0.5mm. | |
| Ayrıntılı parametreler | Ortam sıcaklığı: - 40 ℃ ~ + 90 ℃ |
| İletkenin en yüksek sıcaklığı: 120 ℃ (kısa devre sıcaklığında 200 ℃ 5 sn izin verin) | |
| Sınırlı voltaj: AC0.6 / 1kv dc1.8kv. |
(Ayrıca 4mm2, 6mm2 10mm2 ve 16mm2'nin tek çekirdeğinin yanı sıra çift çekirdekli,
lütfen gerekirse doğrudan bana danışın)

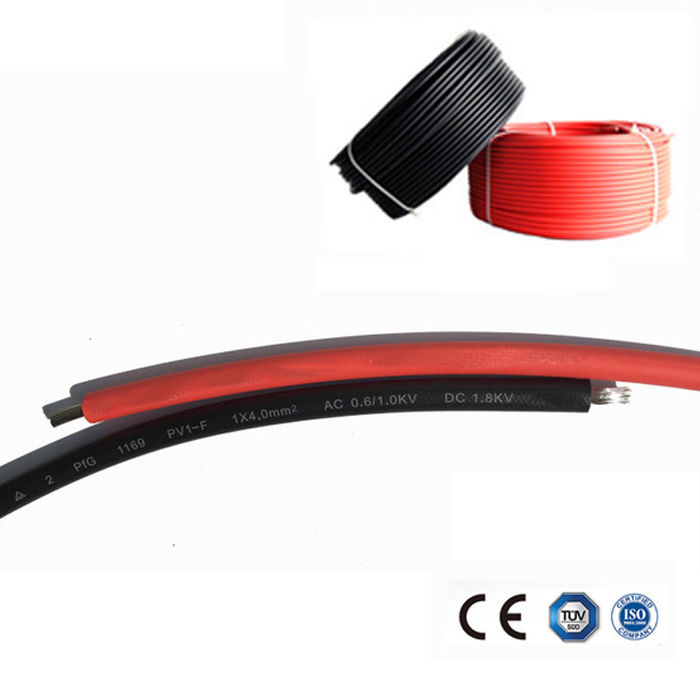

2.5mm Güneş PV Kablosu resimleri
