Ürün Detayları
Menşe yeri: Çin
Marka adı: Pntech
Sertifika: TUV/CE/ISO9001
Model numarası: H1Z2Z2-K 1x10mm2
Ödeme ve Gönderim Koşulları
Min sipariş miktarı: 100m / rulo
Fiyat: Negotiation
Ambalaj bilgileri: 100 m / rulo, karton başına iki rulo, karton boyutu: 42 * 42 * 22 cm ayrıca müşterinin ihtiyaçlarına
Teslim süresi: 3-7gün
Ödeme koşulları: L / C, T / T
Yetenek temini: Günde 70000m
Ürün adı: |
10mm2 güneş kablosu |
yapı: |
80 / 0.4 |
İzolasyon Malzemesi: |
XLPE |
Sıcaklık aralığı: |
-40 ℃ ~ 90 ℃ |
İletken Malzemesi: |
Bükülü kalaylı bakır |
Kablo OD: |
7.4mm |
direnç: |
≤1.95 (Ω / KM) |
Nominal Gerilim: |
AC Uo / U0.6 ~ 1.0KV, DC1.5KV |
renk: |
Siyah kırmızı |
paketleme: |
Rulo başına 100m |
Ürün adı: |
10mm2 güneş kablosu |
yapı: |
80 / 0.4 |
İzolasyon Malzemesi: |
XLPE |
Sıcaklık aralığı: |
-40 ℃ ~ 90 ℃ |
İletken Malzemesi: |
Bükülü kalaylı bakır |
Kablo OD: |
7.4mm |
direnç: |
≤1.95 (Ω / KM) |
Nominal Gerilim: |
AC Uo / U0.6 ~ 1.0KV, DC1.5KV |
renk: |
Siyah kırmızı |
paketleme: |
Rulo başına 100m |
TÜV EN50618 XLPE yalıtım kalaylı bakır 10mm2 güneş kablo güneş sistemi için
Fotovoltaik güneş kablosu (PV kablosu), güneş panelinin bağlantı kutusunda güç iletimi, fotovoltaik panel ve güç izdiham kutusu arasında aktarım, ayrıca rüzgar enerjisi ve güç istasyonunun ray döşemesi için kullanılır.
Temelde engebeli dış ortamlarda kullanılır.
Malzeme
İletken: yumuşak tavlanmış çok telli kalaylı bakır
İzolasyon: 125 ℃ elektron ışını çapraz bağlı yalıtım malzemesi XLPE
Ceket: 125 ℃ elektron ışını çapraz bağlı yalıtım malzemesi XLPE
İzolasyon, ceket, halojensiz elektron demeti çapraz bağlı malzemeyi kullanır, mükemmel yumuşaklık, ısı direnci, soğuk direnci, aşınma direnci, yağ direnci, asit ve alkaliye dayanıklı, su geçirmez, UV direnci ve yüksek yangına dayanıklı , çevre dostu, 25 yılı aşkın hizmet ömrü.
| tip | Enine kesit | Strand Tasarım | İletken Çapı | İletken Direnci | Dış çap | Nominal Gerilim | Anma akımı |
| H1Z2Z2-K 1x10mm2 | 10mm2 | 80x φ0.4mm | 4.4mm | 1,95 Ω / km | 7.4mm | 1500VDC | 98A |
Uygulama :
İç ve dış fotovoltaik sistem bileşenlerini bağlamak için özel olarak tasarlanmıştır.
yüksek mekanik gereksinimlere ve aşırı hava şartlarına sahip bina ve ekipmanların dışında
Kalıcı kurulumlar için.
Genel özellikleri:
Elektron demeti çapraz bağlı yalıtım ve kaplama kablo;ısı, soğuk, yağ, aşınma, ozon, UV ve hava koşullarına karşı yüksek direnç;yangın durumunda daha iyi reaksiyon ile.düşük duman, halojensiz, alevsiz,
alev geciktirici;esnek, kolay şeritlenebilir, çok düşük alan gereksinimi, son derece, son derece
mekanik olarak sağlam, çok uzun kullanım ömrü.
Üstün Avantajlar:
1. çift duvar yalıtım. Elektronik kiriş çapraz- bağlantılı
UV, yağ, gres, oksijen ve ozon 2. Mükemmel direnç
3. mükemmel aşınma direnci
4. Halojensiz, alev geciktirici, düşük toksisite
5. Mükemmel esneklik ve sıyırma performansı
6. Yüksek akım taşıma kapasitesi
7. TÜV onaylı
| Ürün adı | TÜV Standart Güneş Kablosu |
| Model numarası. | H1Z2Z2-K 1x 10mm2 |
| Voltaj | Yüksek Gerilim Kablosu |
| İzolasyon Malzemesi | XLPE |
| Malzeme Şekli | Yuvarlak Tel |
| belgeleme | ROSH, CE, TÜV |
| Standartlar | TÜV EN50618 |
| çekirdekler | 1 Çekirdek |
| Taşıma Paketi | Demir-Ahşap Davul, Demir Davul |
| Uygulama | İnşaat, Yeraltı, Endüstriyel, Güç İstasyonu |
| Kılıf Malzemesi | XLPE |
| Tel Çekirdek Malzemesi | Kalaylı Bakır |
| Enine kesit | 10mm2 |
| ad | PV Kablosu |
| Ürün açıklaması | İç ve dış mekan güneş enerjisi kurulumlarında, elektrik tesisatı, iç ve dış mekanlarda, patlamaya eğilimli alanlarda, fabrikalarda, endüstriyel ve tarımsal endüstrilerde yaygın olarak kullanılır. |
| Ürün Özellikleri | Halojensiz düşük duman, iyi soğuk, ultraviyole, ozon ve hava şartlarına dayanıklı. |
| Alev geciktirici, kesme direnci ve penetrasyon direnci. | |
| Kablo koruma seviyesi Ⅱ seviyesi. | |
| Yalıtım malzemeleri olarak 150 ℃ fotovoltaik kablo radyasyonu ile halojen içermeyen alev geciktirici, ana hammadde olarak halojen içermeyen, toksik olmayan modifiye polietilen ince hengjing reçinesidir, halojen içermez, toksik olmayan, alev geciktirici, ısı sabitleyici, dumanı ortadan kaldırır ajan, koruyucu, gübre gibi, halojen, ağır metaller, fosfor içermez. | |
| ROHS'ye uygundur ve daldırma işleminden sonra yalıtım direnci küçüktür. | |
| Elektriksel | 1. dc direnci: 20 ℃ iletken tel çekirdek dc direnci bitmiş kablo 5.09 Ω / km daha büyük değildir |
| 2. İzolasyon direnci: 20 at 'da kablonun bitmiş yalıtım direnci 1014 Ω' den az olmamalıdır.Cm, 90 at 'da bitmiş kablo yalıtım direnci 1011 Ω' den az değildir.Santimetre | |
| 3. Kılıf yüzey direnci: bitmiş kablo kılıf yüzeyinin direnci 109 Ω'dan az olmamalıdır. | |
| Kablo yapısı | İletken: kalaylı bakır tel 2.5, 4, 6, 10, 16 mm ^ 2 PV1 - F |
| 25, 16 ve 10, 6, 4, 2 mm ^ 2 PV kablosu | |
| İzolasyon: Düşük duman ve halojen malzeme ile> 0.5mm kalınlığında ve müşterinin belirtilen limitini karşılar. | |
| Kılıf: düşük duman ve halojensiz malzeme kalınlığı> 0.5mm. | |
| Ayrıntılı parametreler | Ortam sıcaklığı: - 40 ℃ ~ + 90 ℃ |
| İletkenin en yüksek sıcaklığı: 120 ℃ (kısa devre sıcaklığında 200 ℃ 5 sn izin verin) | |
| Sınırlı voltaj: AC0.6 / 1kv dc1.8kv. |
(Ayrıca, 2.5mm2,4mm2, 6mm2 ve 16mm2'nin tek çekirdeğinin yanı sıra çift çekirdekli,
lütfen gerekirse doğrudan bana danışın)

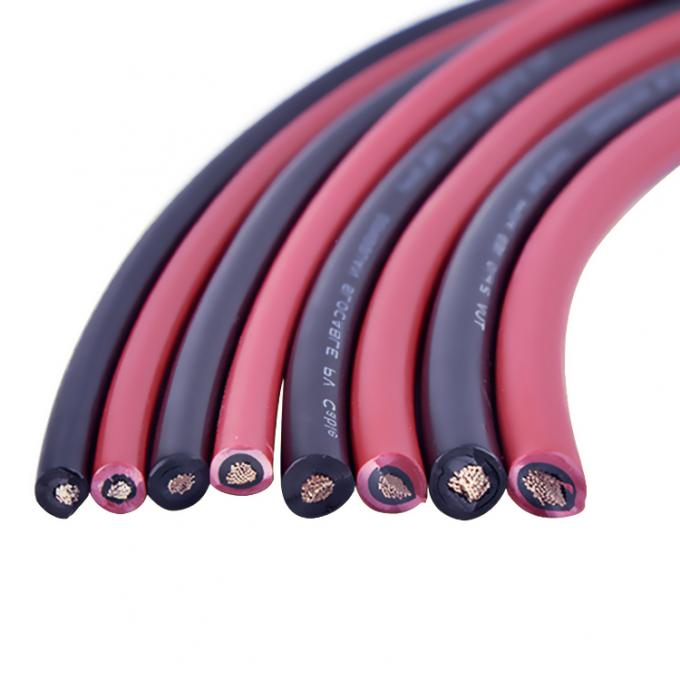

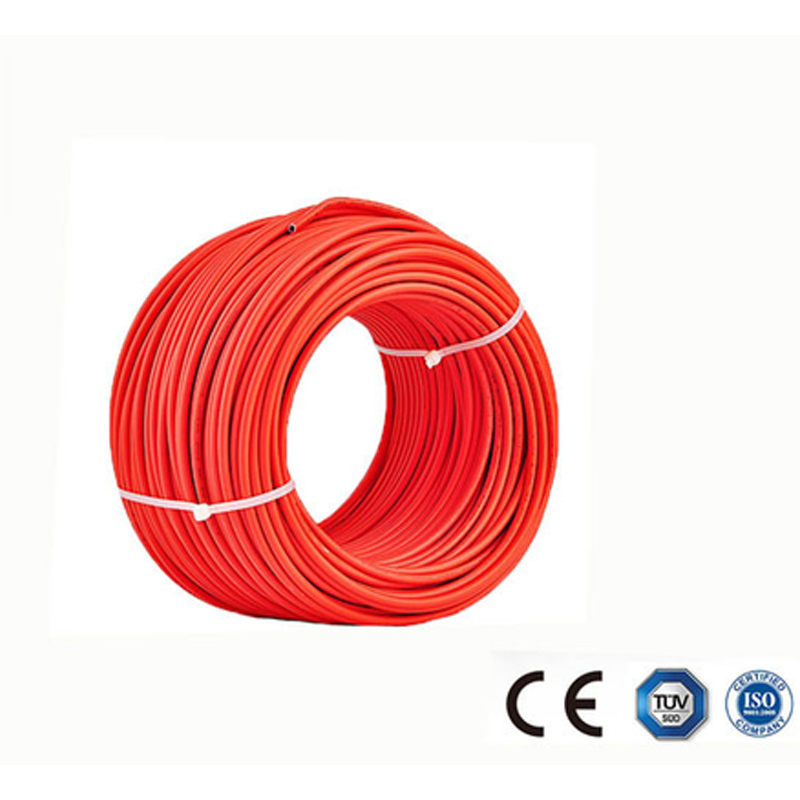

10mm2 güneş Kablo resimleri
